Program doboru nawiewników

Dobór nawiewników wirowych, szczelinowych i liniowych — po zasięgu strumienia, poziomie hałasu i geometrii pomieszczenia.

Klient: SMAY
Branża: Produkcja nawiewników
Zakres: Program doboru w trybie prostym i zaawansowanym, biblioteka dokumentacji, tryb ciemny
Technologie: CloudAir · zasięg strumienia · poziom hałasu · geometria pomieszczenia

Usługi w tym projekcie

Programy doboru Aplikacje inżynierskie

Zobacz na żywo

Problem

SMAY produkuje nawiewniki powietrza: wirowe, szczelinowe i liniowe. Dobór nawiewnika przebiega inaczej niż dobór wentylatora — liczy się zasięg strumienia, poziom hałasu i geometria pomieszczenia, a nie wydajność i spręż.

Program zbudowany według logiki doboru wentylatorów byłby tu nie do użycia.

Rozwiązanie

Zbudowaliśmy narzędzie dopasowane do tego, jak nawiewniki są faktycznie specyfikowane. Dwa tryby doboru — prosty i zaawansowany — pełny tryb ciemny oraz przeszukiwalna biblioteka dokumentacji technicznej i certyfikatów.

Rezultat

Projektant dobiera nawiewnik według parametrów, które realnie decydują o komforcie w pomieszczeniu, i od razu pobiera dokumentację potrzebną do projektu.

Z bliska

Ekrany programu

9 zrzutów z działającego wdrożenia.

01
Dane techniczne nawiewnika wirowego

Wybrany nawiewnik wirowy z kompletem danych.
02

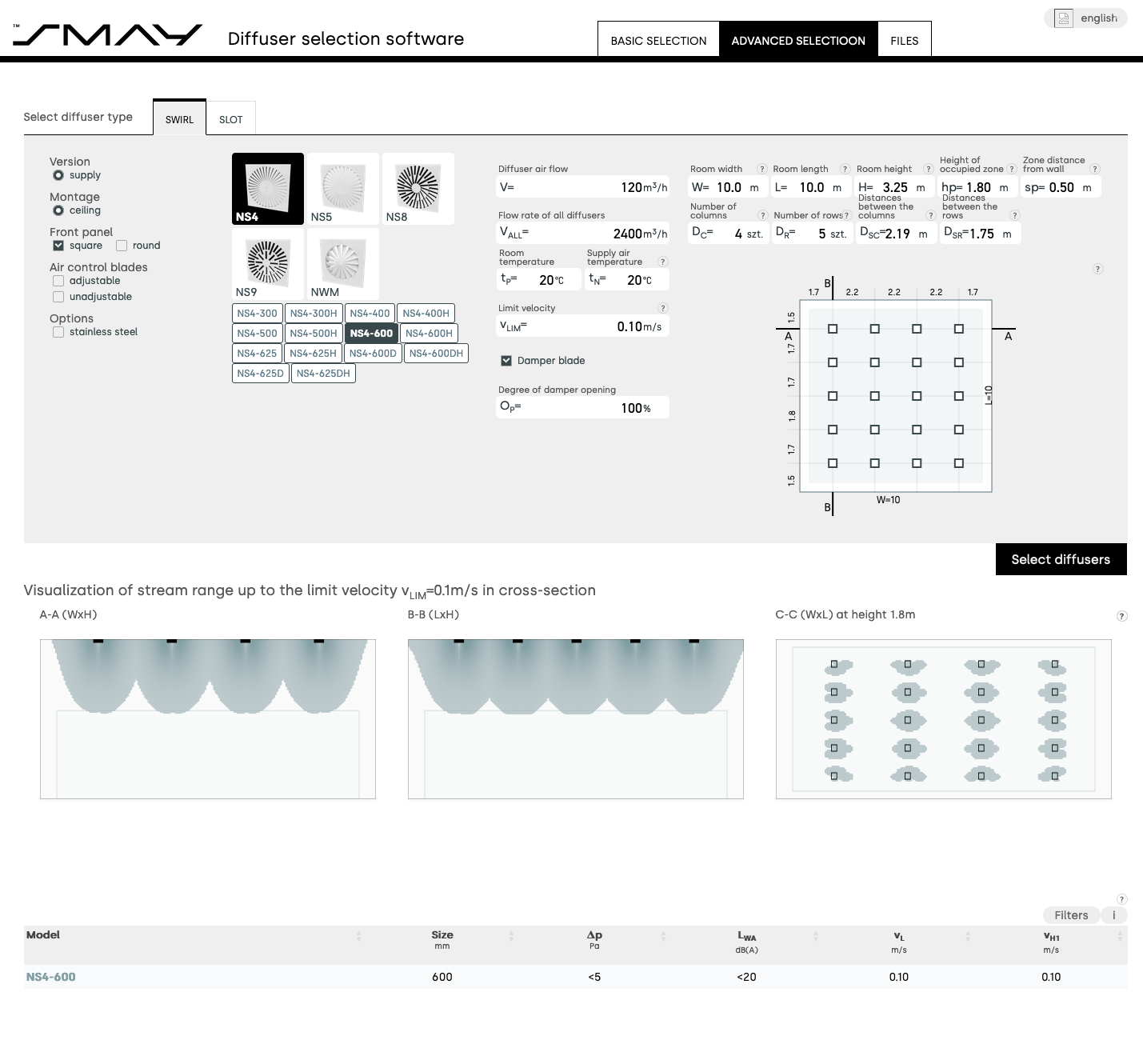

Tryb zaawansowany

Zaawansowany dobór nawiewników wirowych.
03

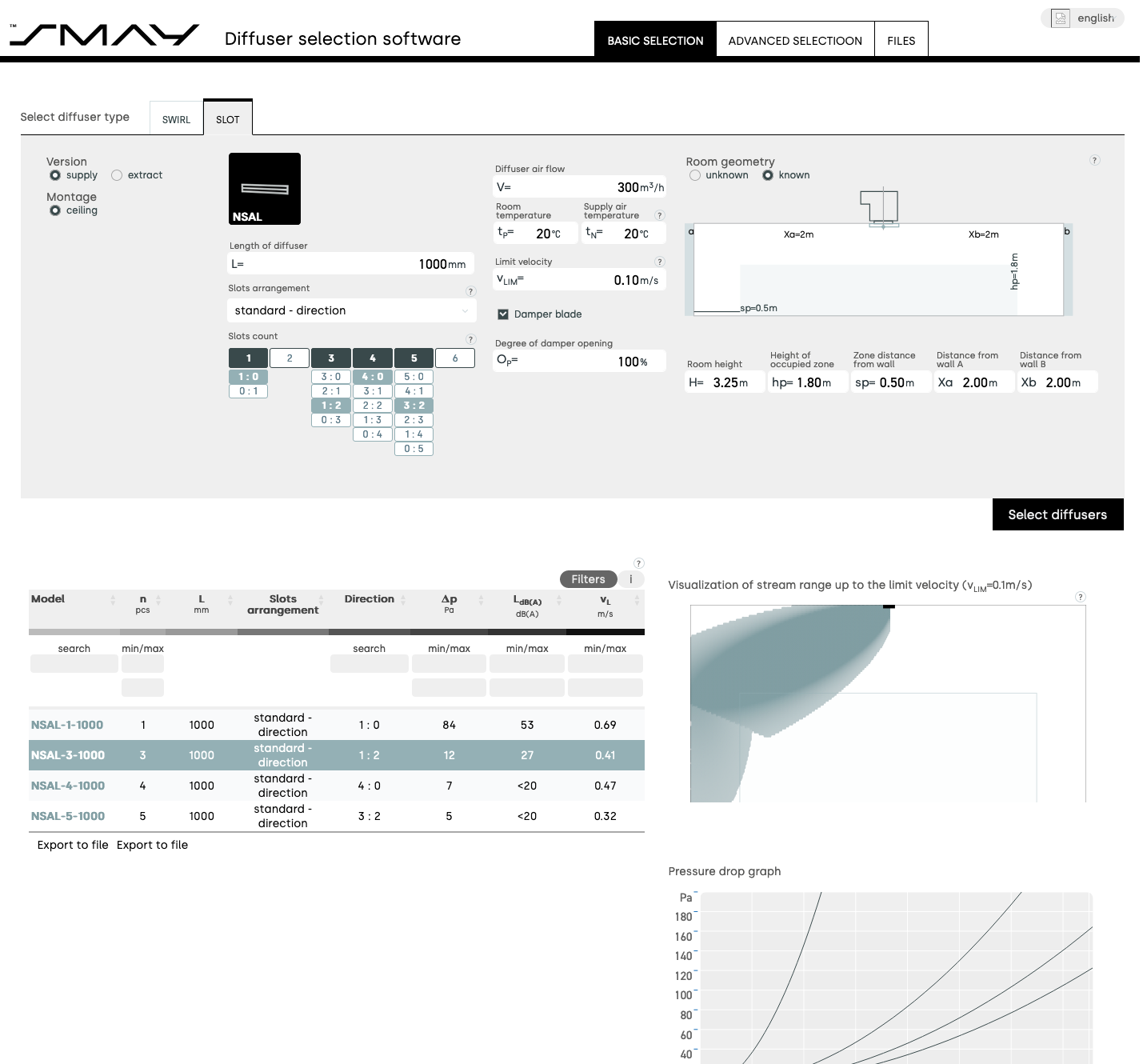

Tryb prosty

Uproszczony dobór nawiewników szczelinowych.
04

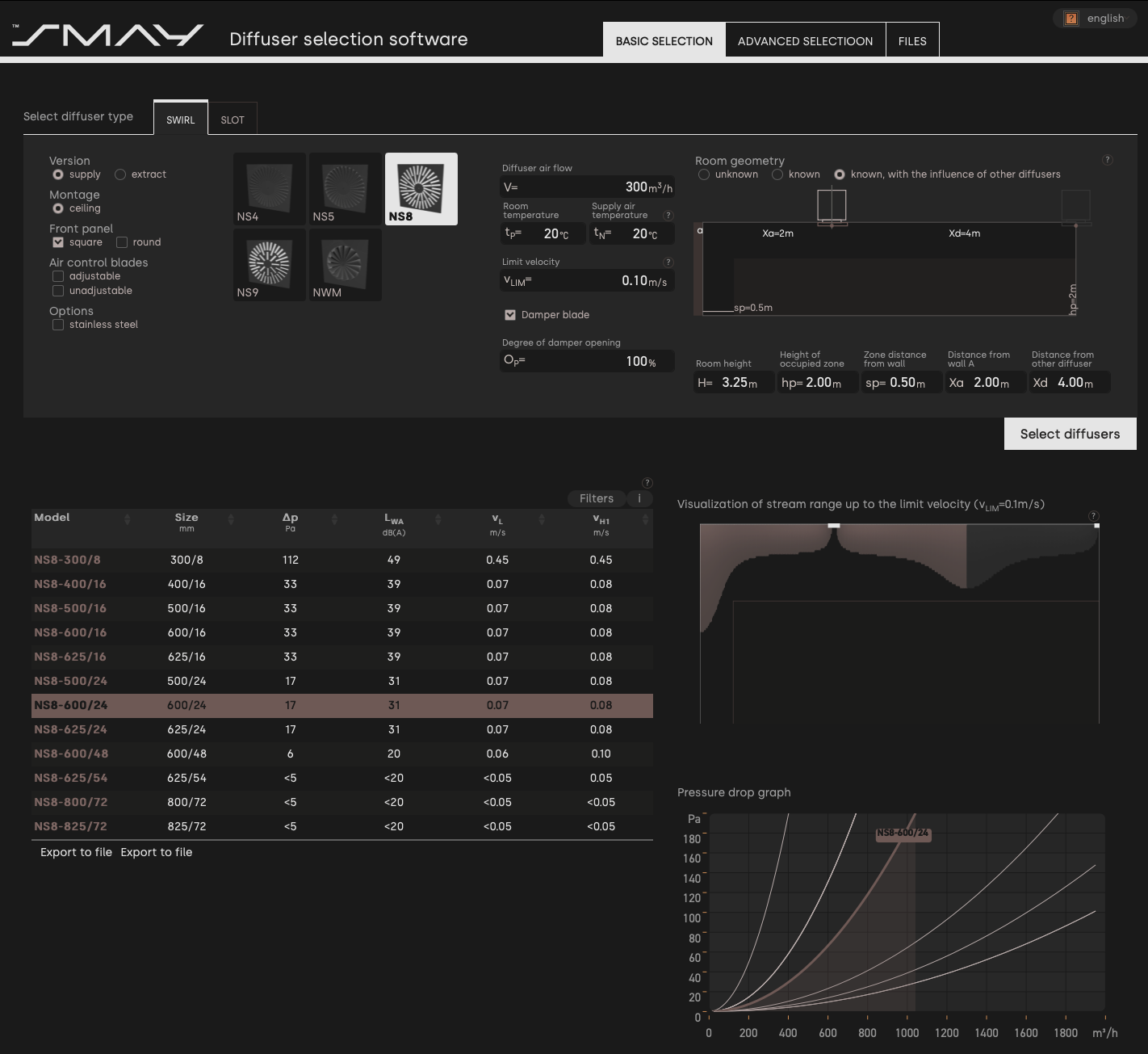

Tryb ciemny

Dobór nawiewnika wirowego w motywie ciemnym.
05

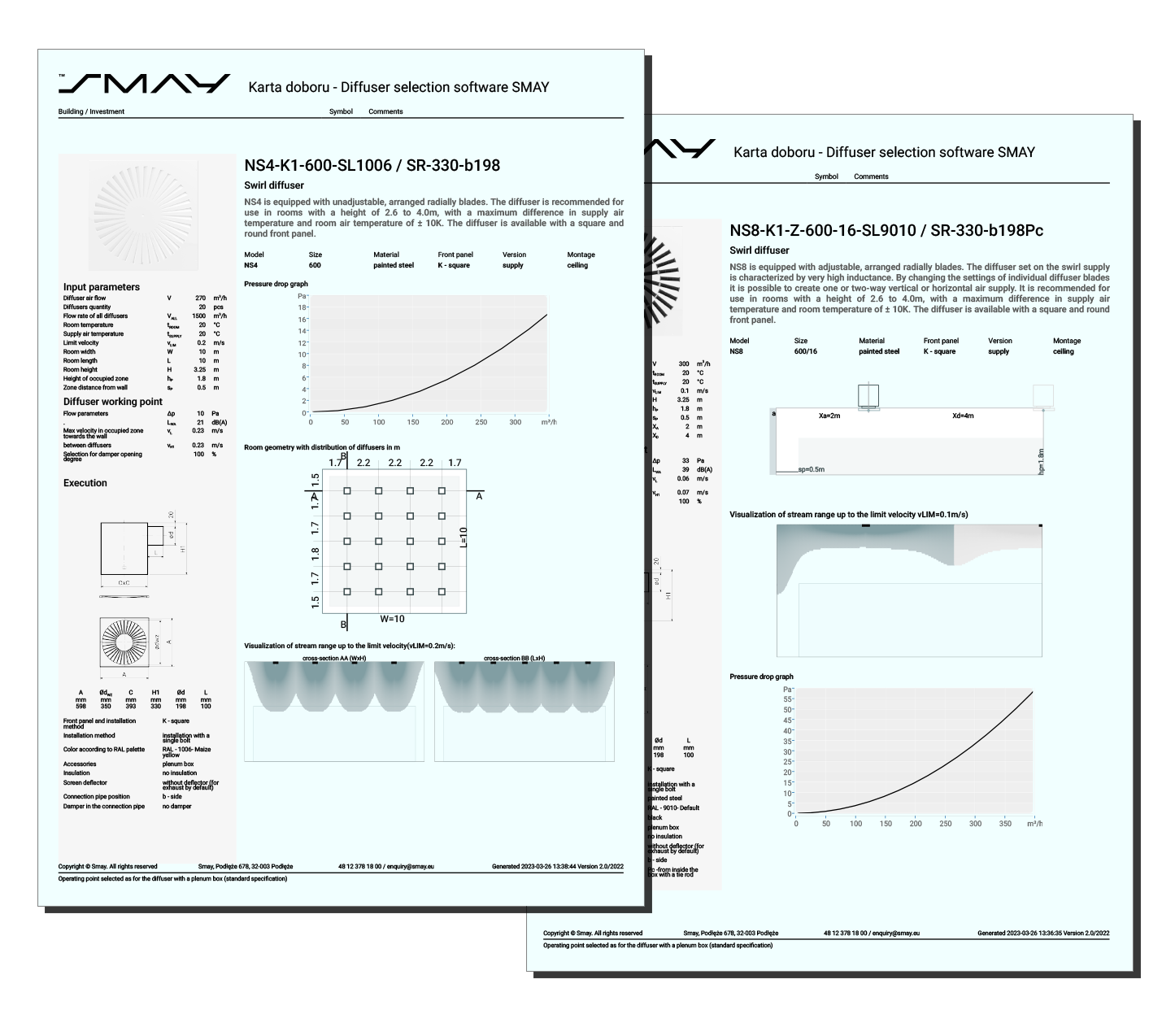

Wygenerowana karta PDF

Karta doboru gotowa do wysłania.
06

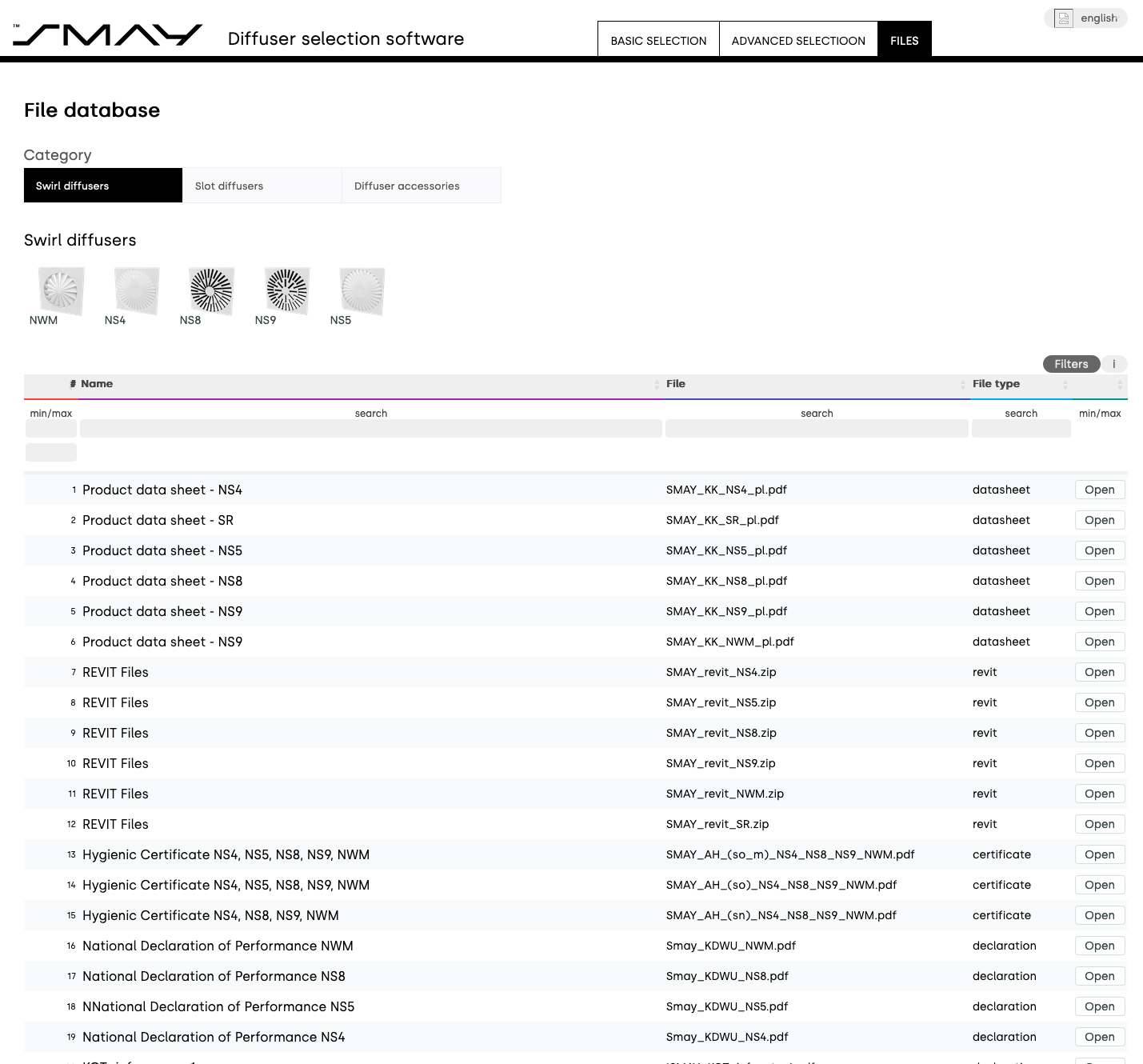

Biblioteka plików

Dokumentacja techniczna przeszukiwana według produktu.
07

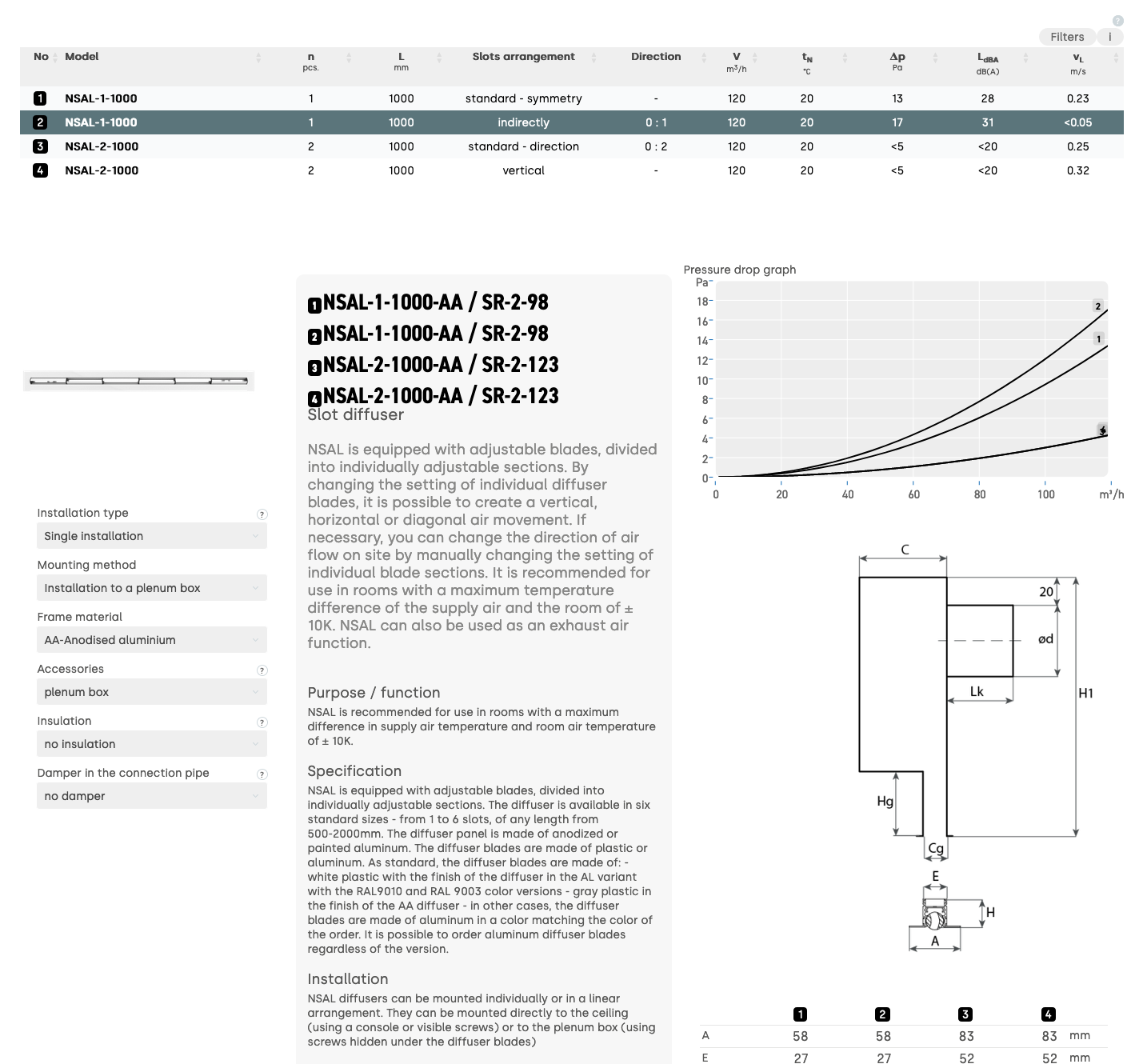

Program doboru nawiewników — produkt, slot
08

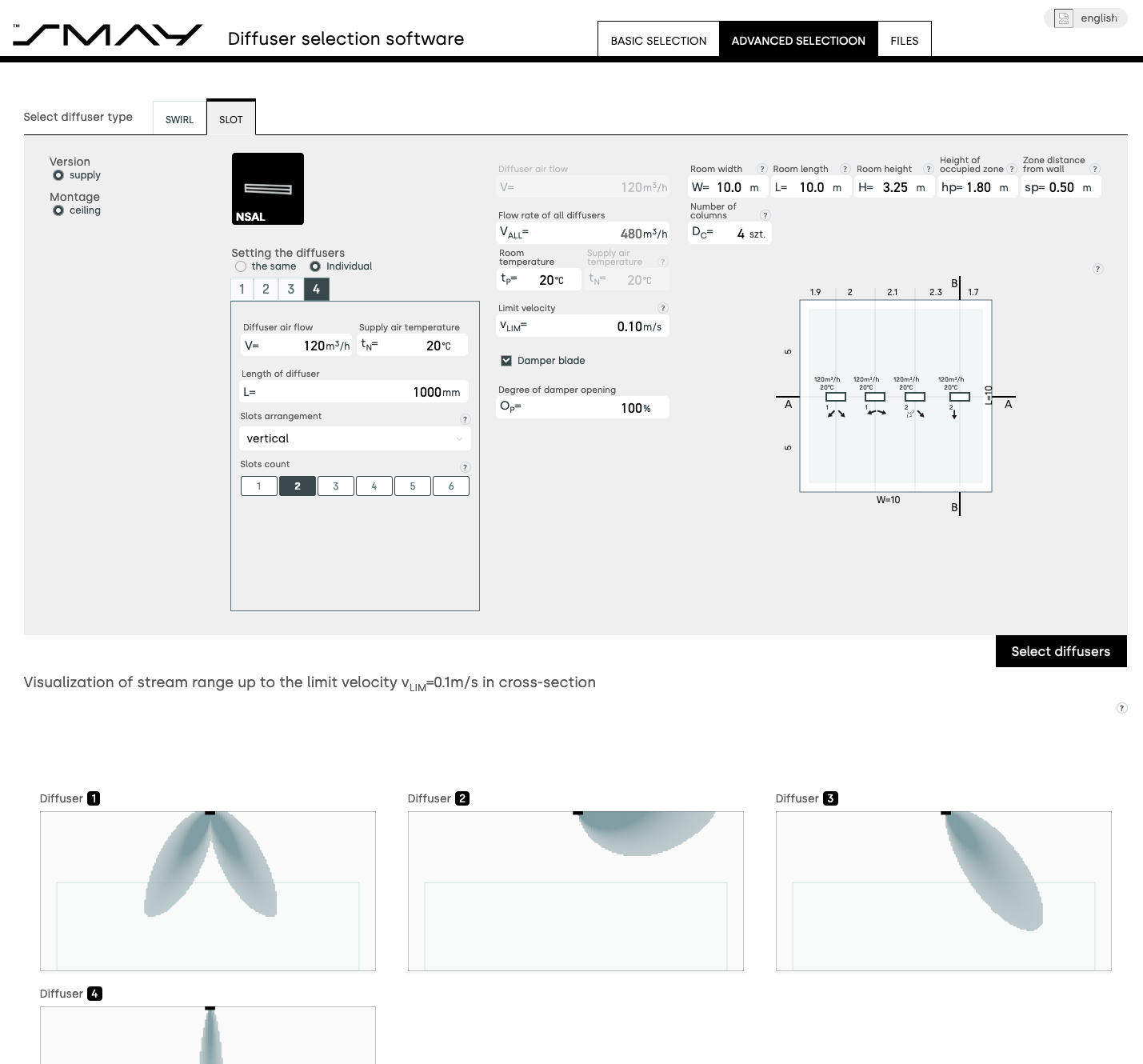

Program doboru nawiewników — dobór, adv, slot
09

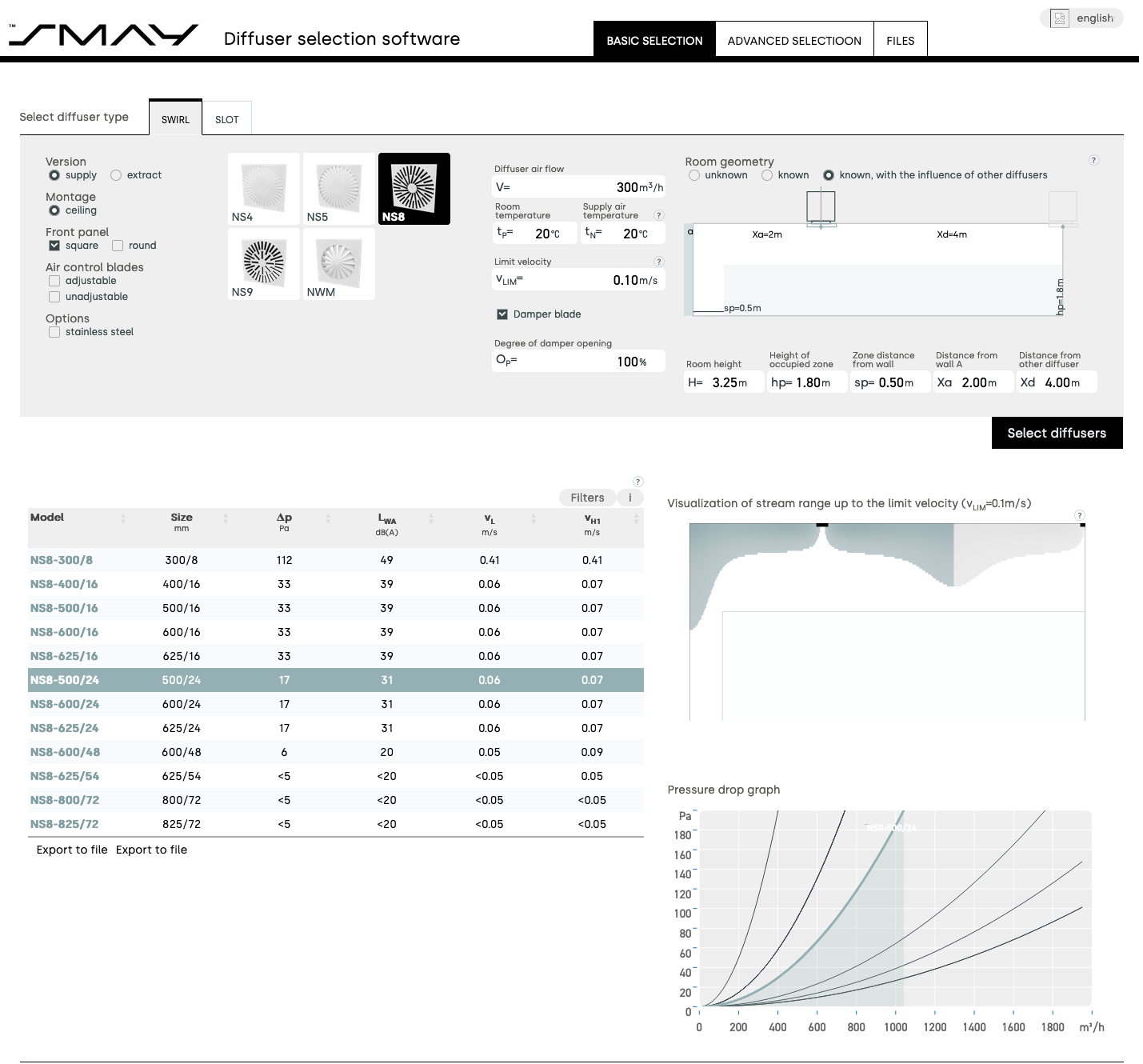

Program doboru nawiewników — dobór, simple, nawiewniki wirowe
