Aplikacje inżynierskie

System różnicowania ciśnienia i projektowania instalacji

Narzędzie do projektowania systemów różnicowania ciśnienia, które utrzymują klatki schodowe i drogi ewakuacyjne wolne od dymu.

Klient: Fläkt Group
Branża: Wentylacja pożarowa
Zakres: Model obliczeniowy, projektowanie instalacji kondygnacja po kondygnacji, karta doboru i schemat instalacji w PDF
Technologie: CloudAir · obliczenia różnicy ciśnień · generowanie schematów

Usługi w tym projekcie

Programy doboru Systemy dedykowane Aplikacje inżynierskie

Zobacz na żywo

Problem

Fläkt Group potrzebował narzędzia wykraczającego poza dobór wentylatora. Chodziło o system utrzymujący klatki schodowe i drogi ewakuacyjne wolne od dymu podczas pożaru — przez zachowanie właściwej różnicy ciśnień na każdej kondygnacji budynku wielopiętrowego.

To zadanie projektowe, nie katalogowe: wynik zależy od układu budynku, nieszczelności drzwi i podziału na strefy, a nie od jednego punktu pracy.

Rozwiązanie

Inżynier rozkłada budynek kondygnacja po kondygnacji, definiuje strefy nadciśnienia i nieszczelności drzwi, a system wylicza wentylator wymagany dla każdej strefy.

Do tego automatycznie powstaje karta doboru w PDF wraz ze schematem instalacji — dokument, który idzie prosto do projektu.

Rezultat

Obliczenia, które wcześniej wymagały arkusza i wiedzy eksperckiej, wykonuje się w narzędziu, a wynik jest powtarzalny i udokumentowany.

Z bliska

Ekrany programu

6 zrzutów z działającego wdrożenia.

01
Projektowanie na rzucie kondygnacji

Budynek, kondygnacje, pomieszczenia i strefy nadciśnienia rozkładane wprost na rzucie, zanim ruszą obliczenia.
02

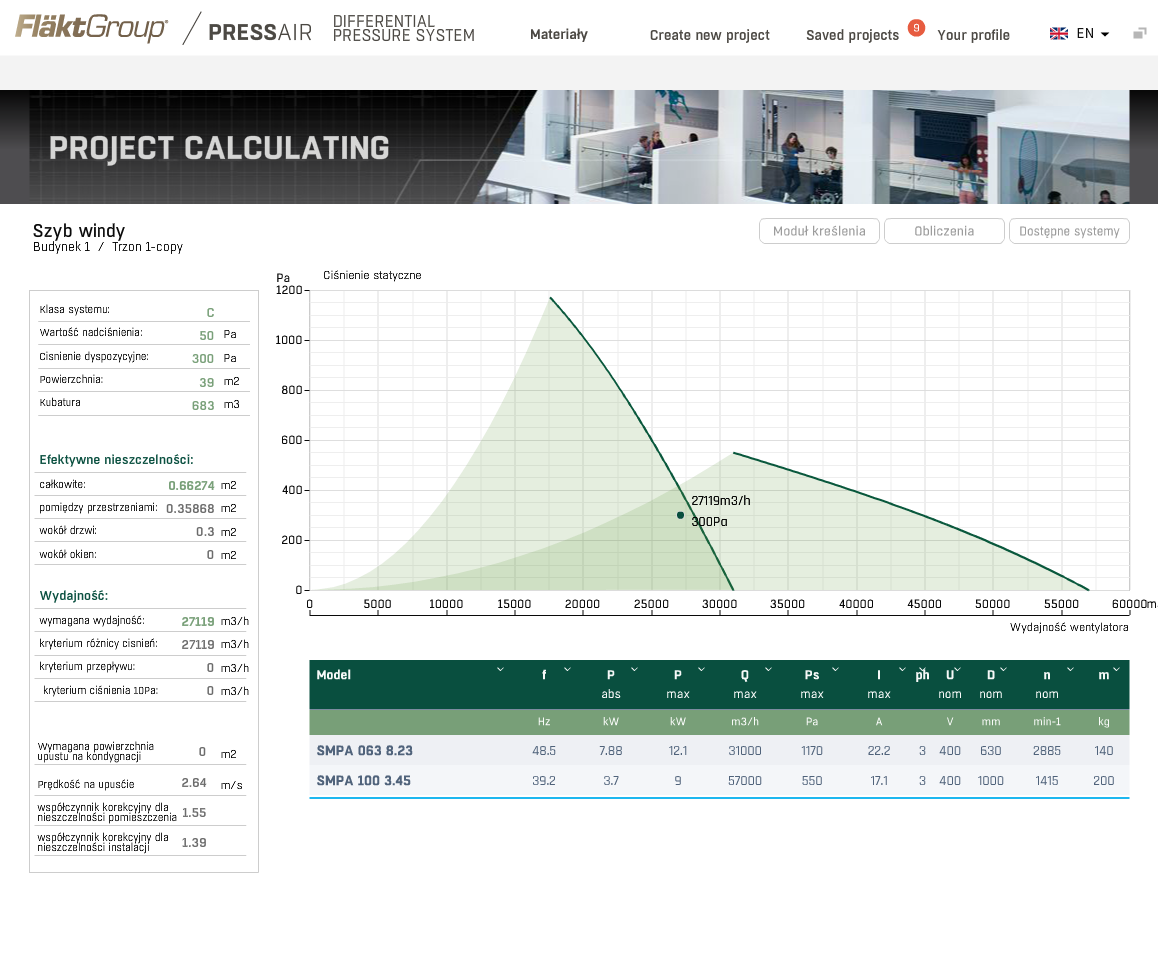

Automatyczny dobór wentylatora dla strefy

Nieszczelności, wymagany przepływ i ciśnienie liczone dla każdej strefy, z wentylatorem dobranym prosto z charakterystyki systemu.
03

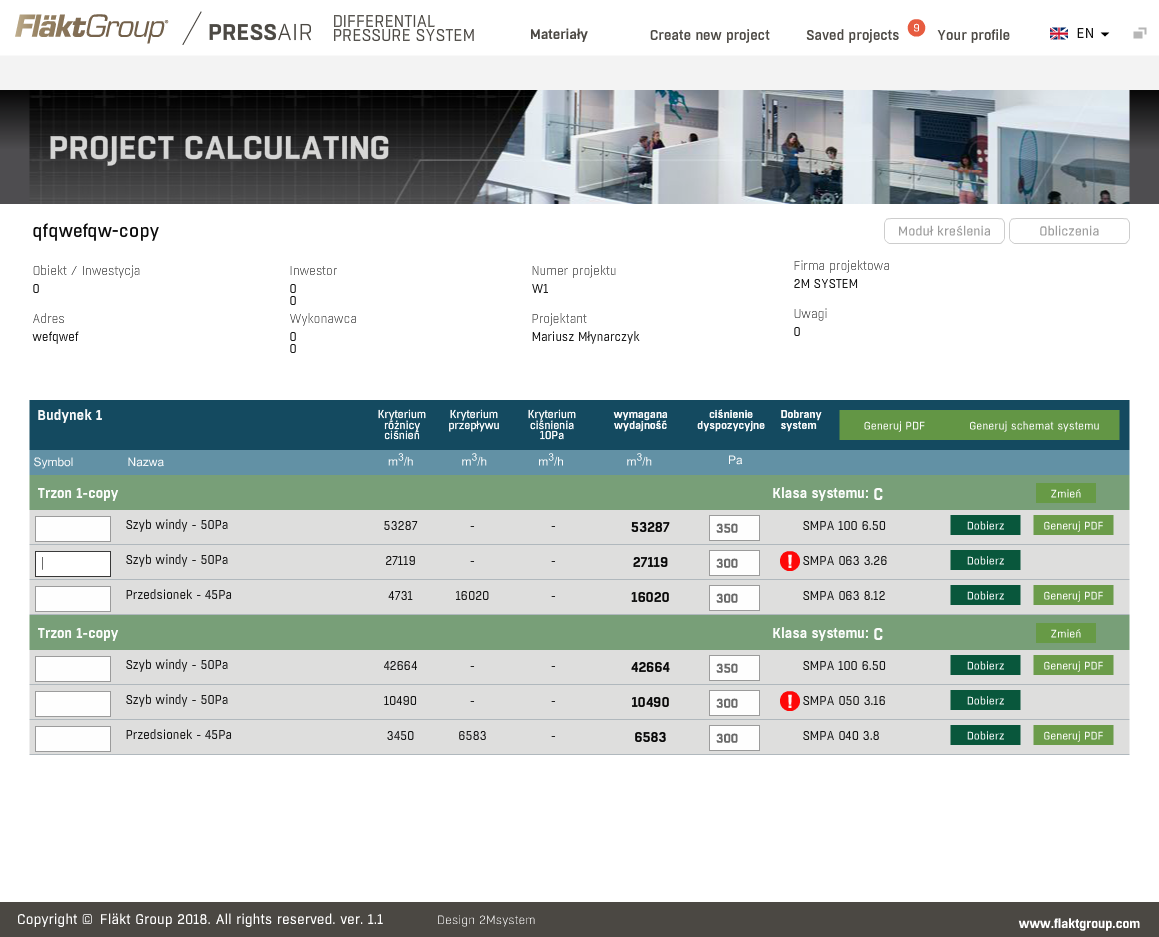

Podsumowanie projektu

Wszystkie budynki, strefy i dobrane systemy w jednej tabeli, z kartami PDF i schematami generowanymi per system.
04

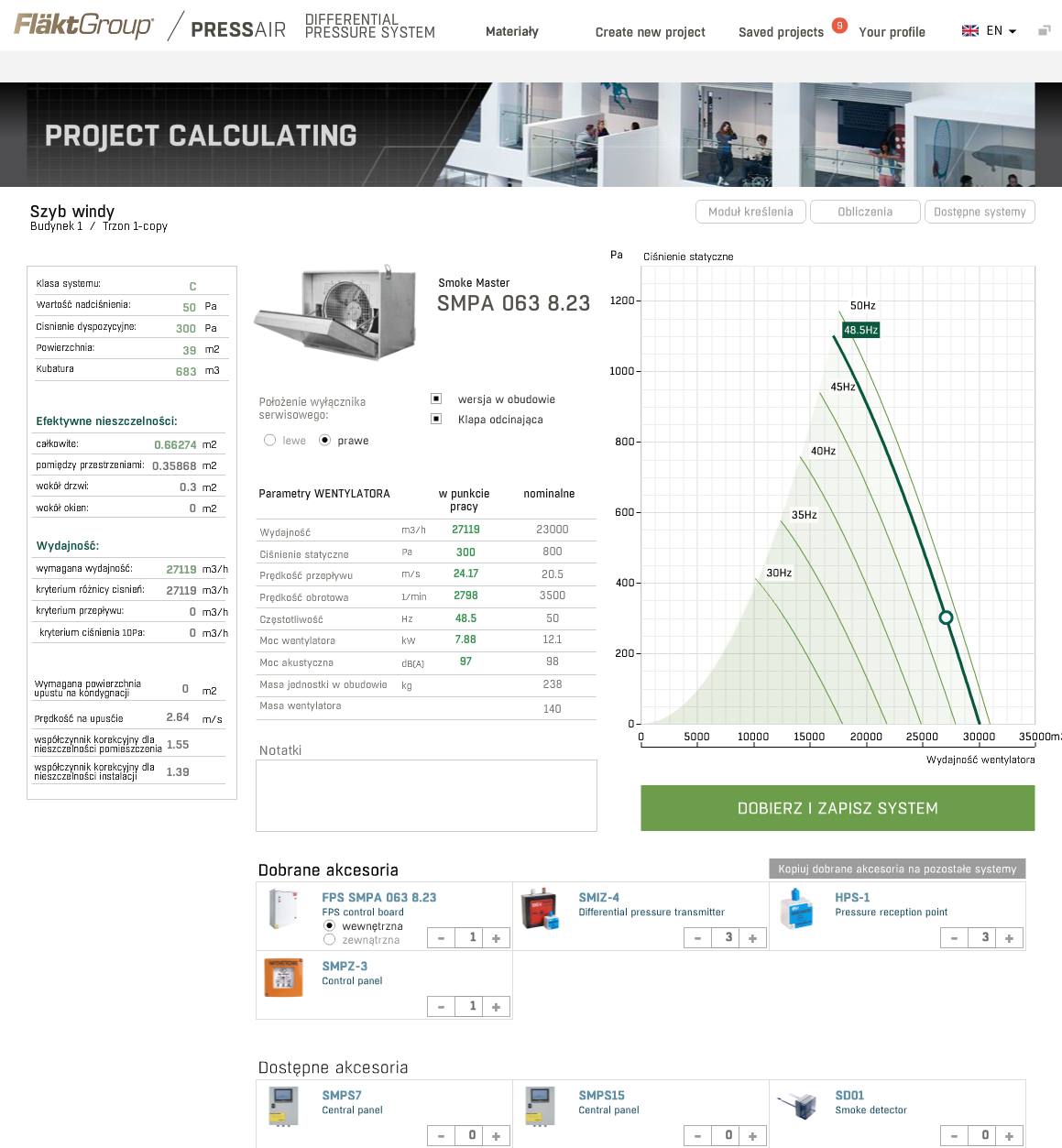

Szczegóły systemu

Pełna charakterystyka, akcesoria i parametry techniczne zestawu, w punkcie projektowym i nominalnym.
05

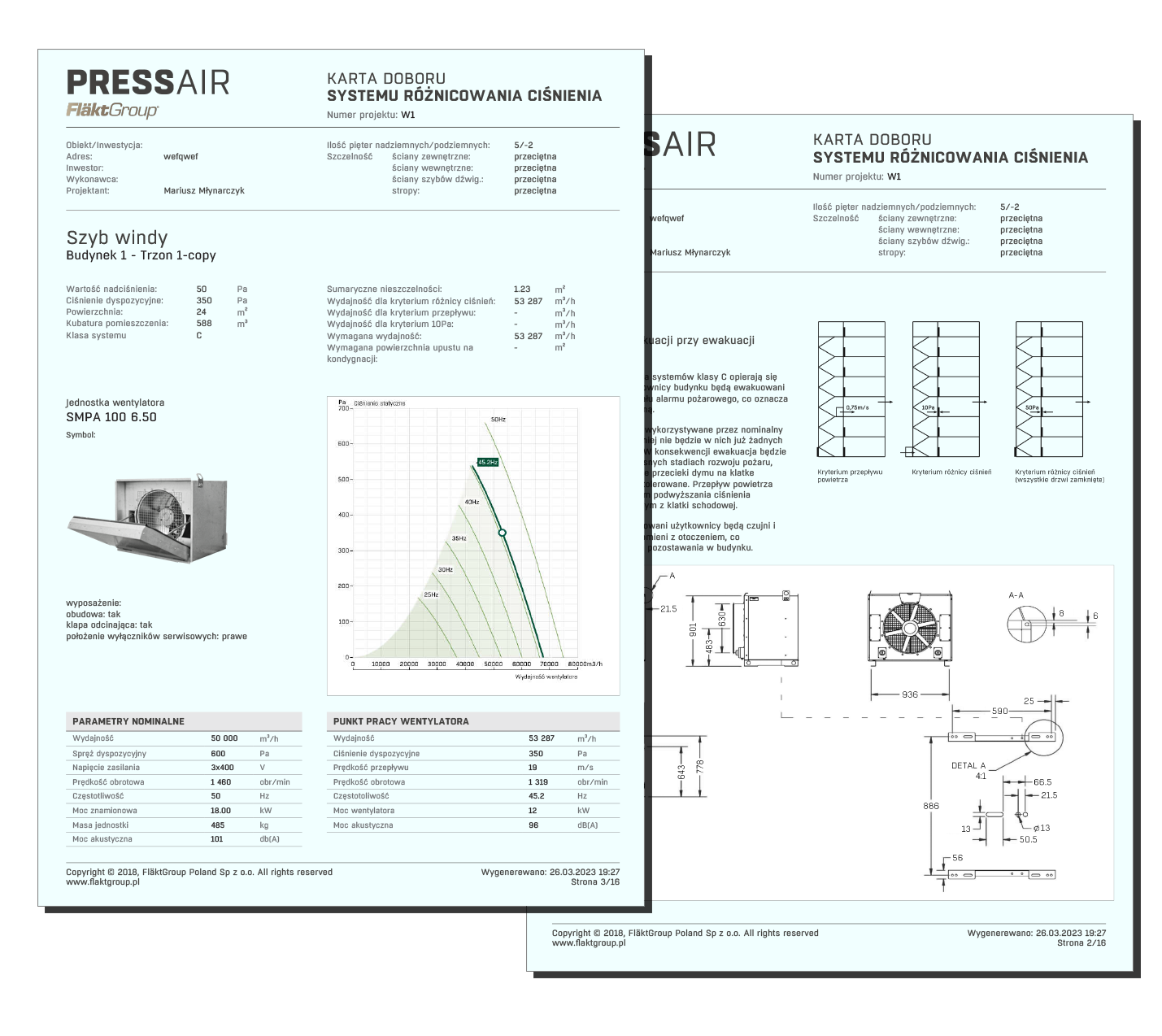

Wygenerowana karta doboru

Komplet: dane nominalne, charakterystyka i rysunek wymiarowy — gotowe do przekazania wykonawcy.
06

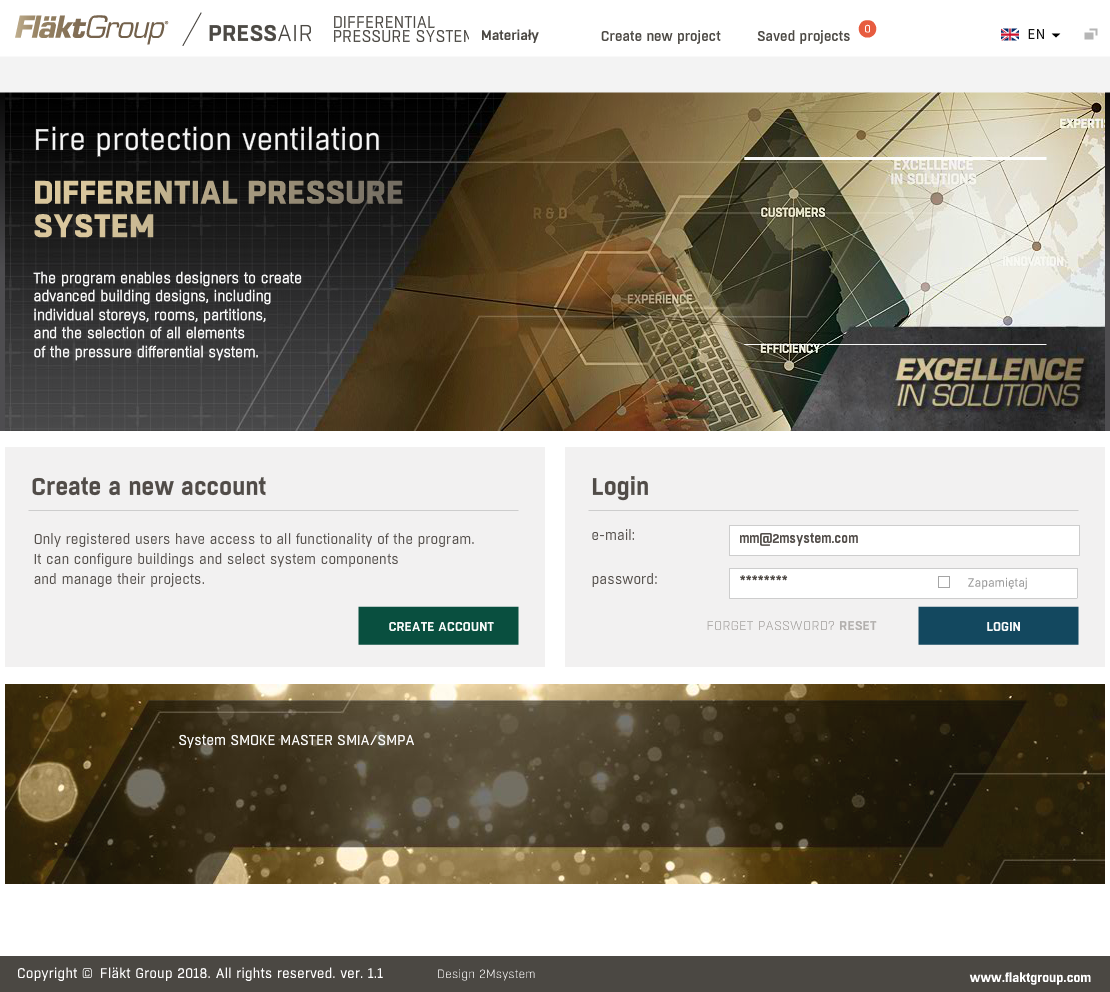

Wentylacja pożarowa od pierwszego ekranu

Program przeznaczony do systemów różnicowania ciśnienia, chroniących klatki schodowe i drogi ewakuacyjne.
