Program doboru wentylatorów przemysłowych

Chmurowa platforma doboru dla tajwańskiego producenta wentylatorów przemysłowych, z bieżącą kontrolą zgodności z ErP 2026.

Klient: CFB Fan and Blower Corp.
Branża: Produkcja wentylatorów przemysłowych
Zakres: Program doboru, katalog produktowy, zarządzanie projektami, biblioteka plików, panel administracyjny
Technologie: CloudAir · dobór parametryczny · FEI / ErP 2026 · widok 3D · ponad 30 języków

Usługi w tym projekcie

Programy doboru Systemy dedykowane Aplikacje inżynierskie

Zobacz na żywo

Problem

CFB produkuje przemysłowe wentylatory promieniowe i dmuchawy dla wentylacji, HVAC i procesów technologicznych na całym świecie. Katalog obejmuje kilkadziesiąt serii, każdą w wielu konfiguracjach silnika i napędu.

Problem nie polegał wyłącznie na skali. Każdy dobór musi być zgodny z aktualnymi przepisami efektywności energetycznej, a sprawdzanie tego po fakcie — w osobnym arkuszu, już po wybraniu urządzenia — kończy się cofaniem pracy. Zgodność musiała stać się częścią doboru, nie etapem po nim.

Rozwiązanie

Zbudowaliśmy chmurowy program doboru obejmujący pełny katalog: dobór parametryczny po punkcie pracy, porównania do dziesięciu produktów naraz, projekty klienckie i wspólną bibliotekę plików oraz mediów.

Każdy punkt pracy jest na bieżąco sprawdzany względem wskaźnika FEI i dyrektywy ErP 2026, a izokrzywe FEI rysują się wprost na charakterystyce — inżynier widzi zgodność w tym samym miejscu, w którym wybiera urządzenie.

Co jeszcze zawiera

Obrotowy widok 3D z podglądem wirnika, obudowy i mocowania silnika, także w rozstrzeleniu.
Interaktywne rysunki wymiarowe — każdy wymiar pobiera aktualną wartość z wybranego modelu.
Wbudowany słownik pojęć technicznych, objaśniany bez wychodzenia ze strony.
Pełny tryb ciemny, także na stronach z wykresami i danymi akustycznymi.
Panel administracyjny: edytor danych technicznych całej serii, statystyki użycia, treści w ponad 30 językach i silnik dopasowania krzywych z punktów pomiarowych.

Rezultat

Handlowiec i projektant dostają kartę doboru w formacie PDF od razu po wybraniu produktu — bez ręcznego składania dokumentu. Zespół CFB zarządza produktami, plikami i użytkownikami samodzielnie, a nowe serie wprowadza bez udziału programistów.

Z bliska

Ekrany programu

27 zrzutów z działającego wdrożenia.

01
Dobór parametryczny

Dobór po wymaganym punkcie pracy — wydajność, spręż statyczny, tolerancja i tryb regulacji, z filtrem kategorii i obszaru zastosowania.
02

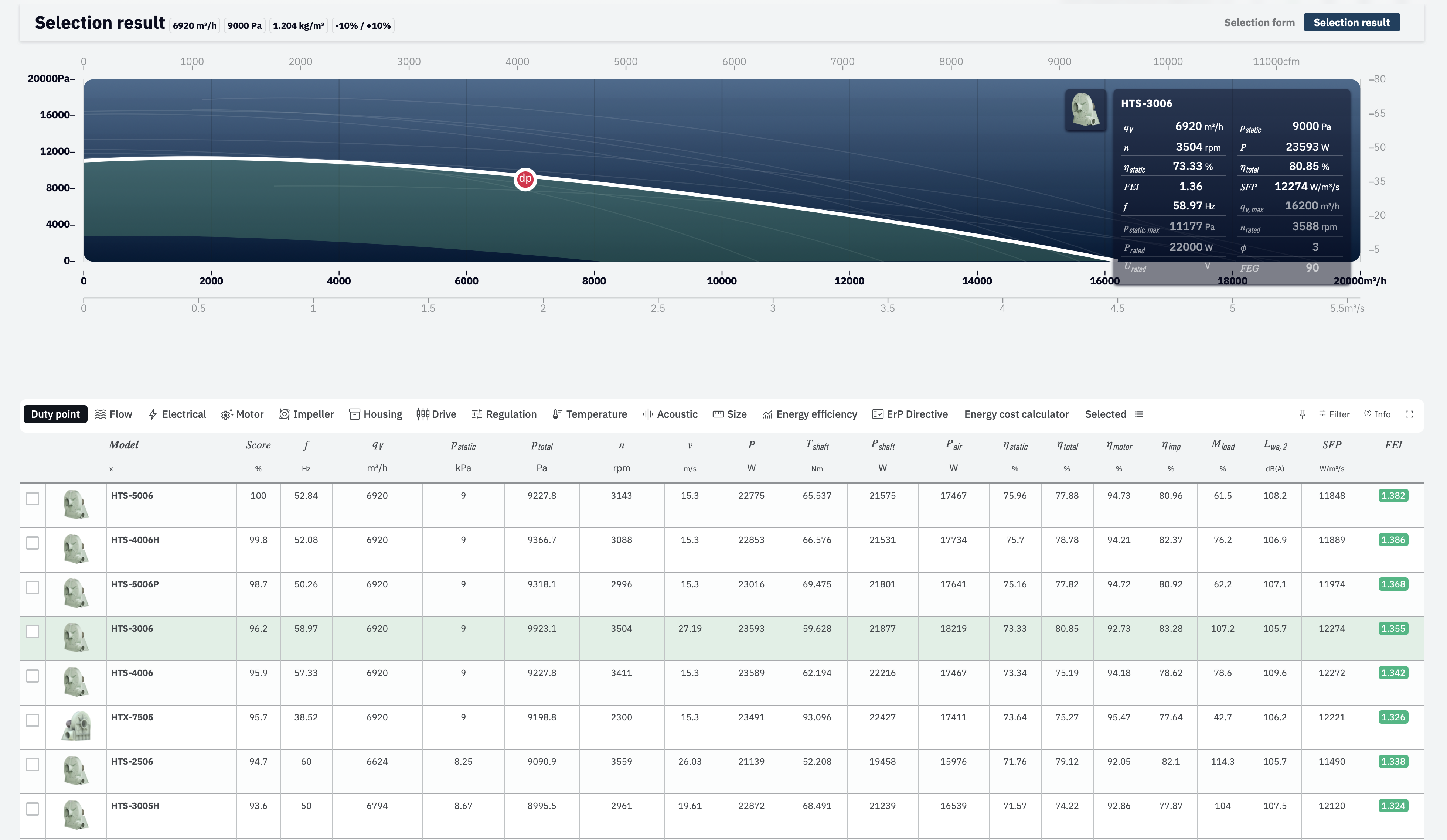

Wyniki z oceną dopasowania

Każdy pasujący model uszeregowany według oceny, z FEI obok wydajności, sprężu, sprawności i mocy akustycznej.
03

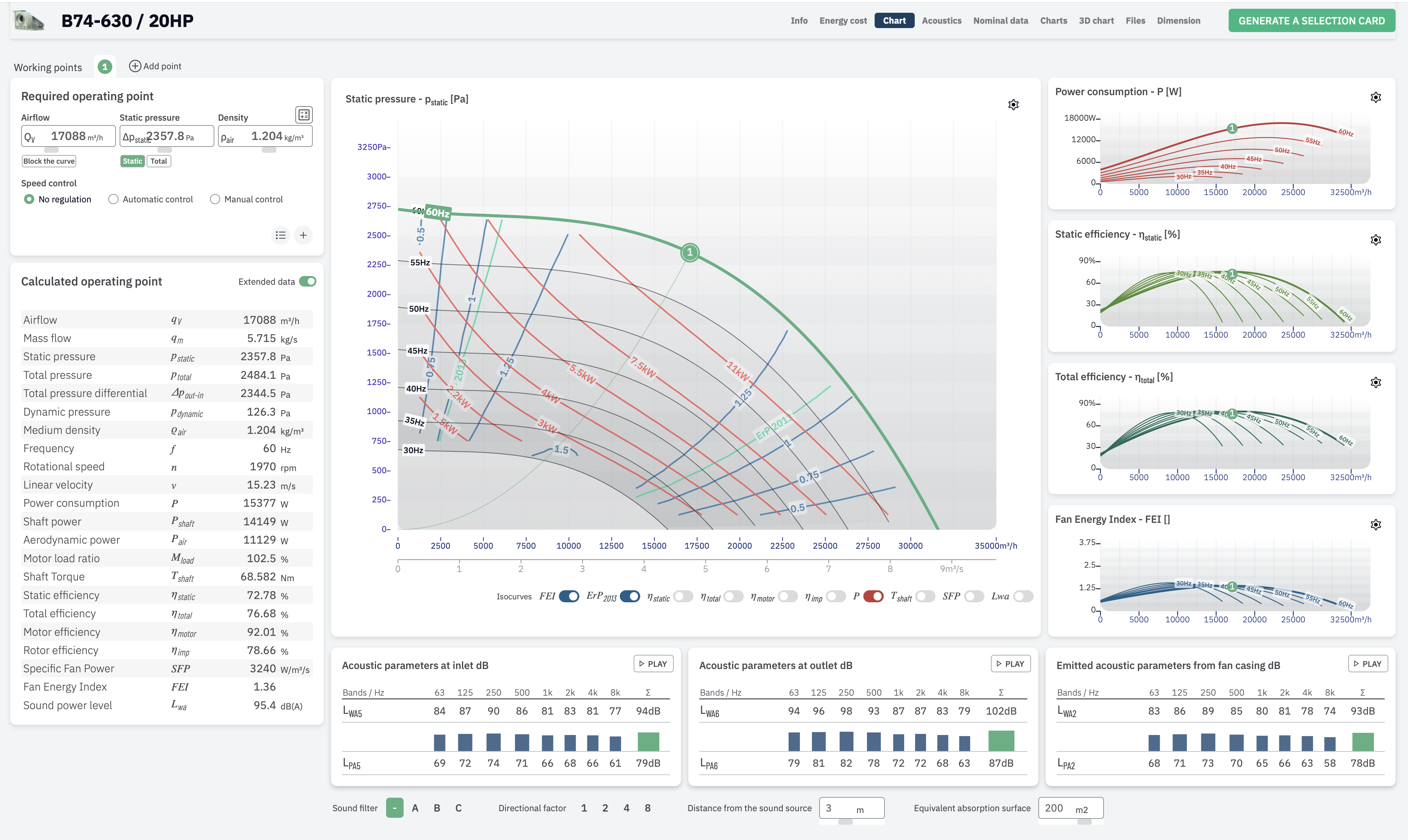

Izokrzywe FEI, mocy i ErP

Punkt pracy naniesiony jednocześnie na izokrzywe mocy, FEI i ErP — zgodność sprawdza się na bieżąco, nie w osobnym kroku.
04

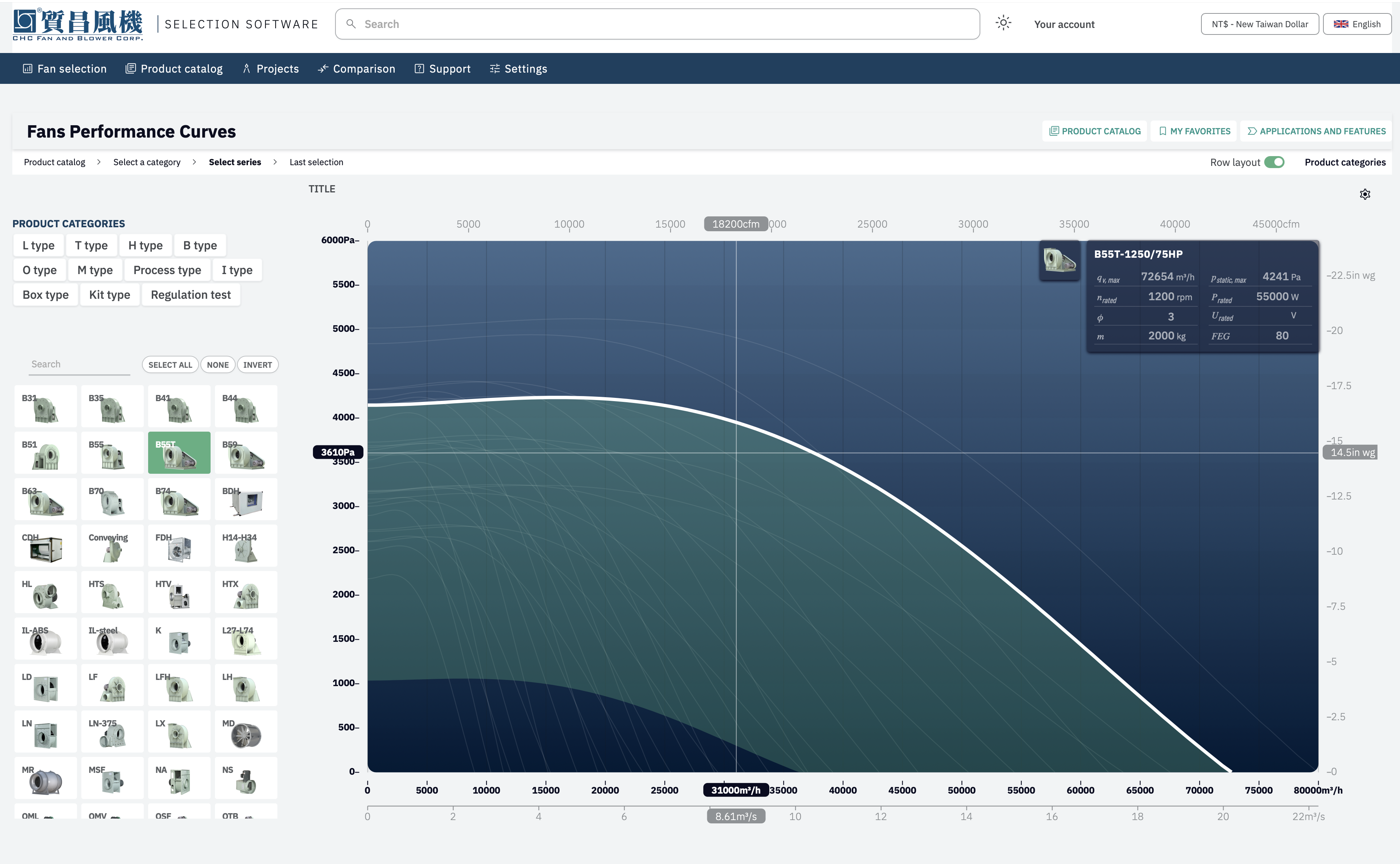

Charakterystyki całej serii

Moc, sprawność statyczna i całkowita oraz FEI wykreślone dla każdej częstotliwości od 30 do 60 Hz.
05

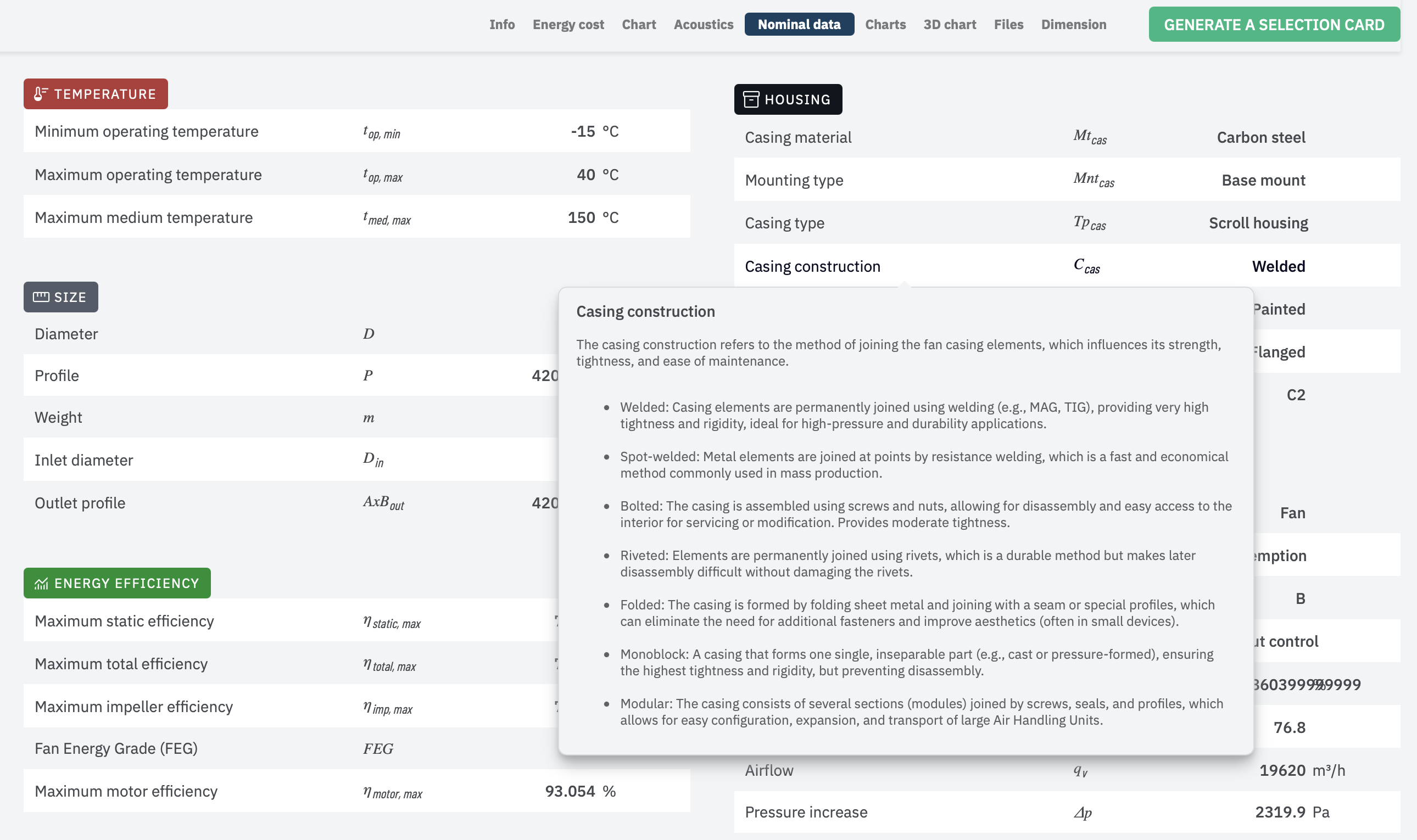

Wbudowany słownik pojęć

Każdy parametr — na przykład konstrukcja obudowy — objaśniony na miejscu, bez wychodzenia ze strony.
06

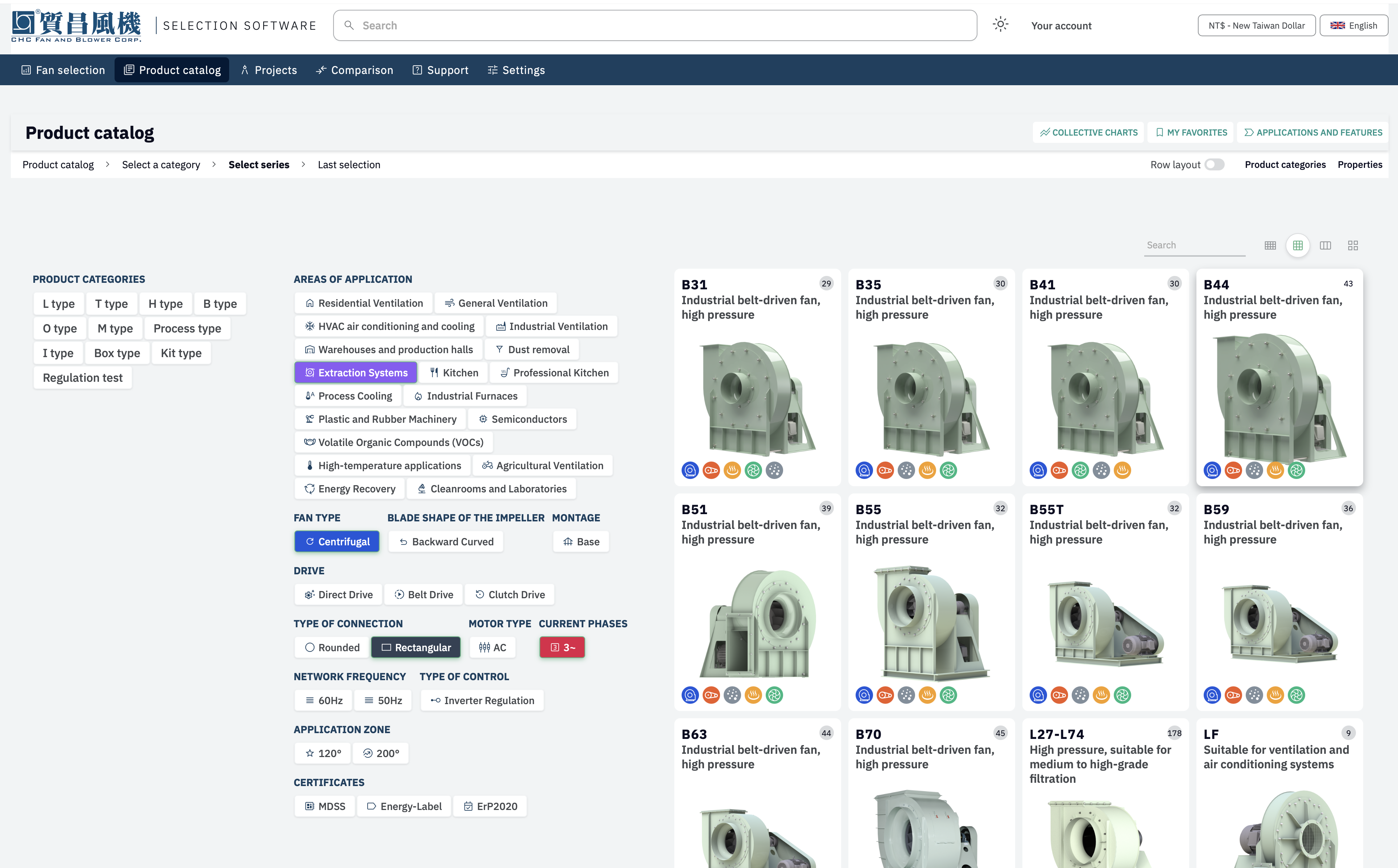

Katalog produktów

Filtrowanie po kategorii, obszarze zastosowania, typie wentylatora, napędzie, rodzaju przyłącza i certyfikatach.
07

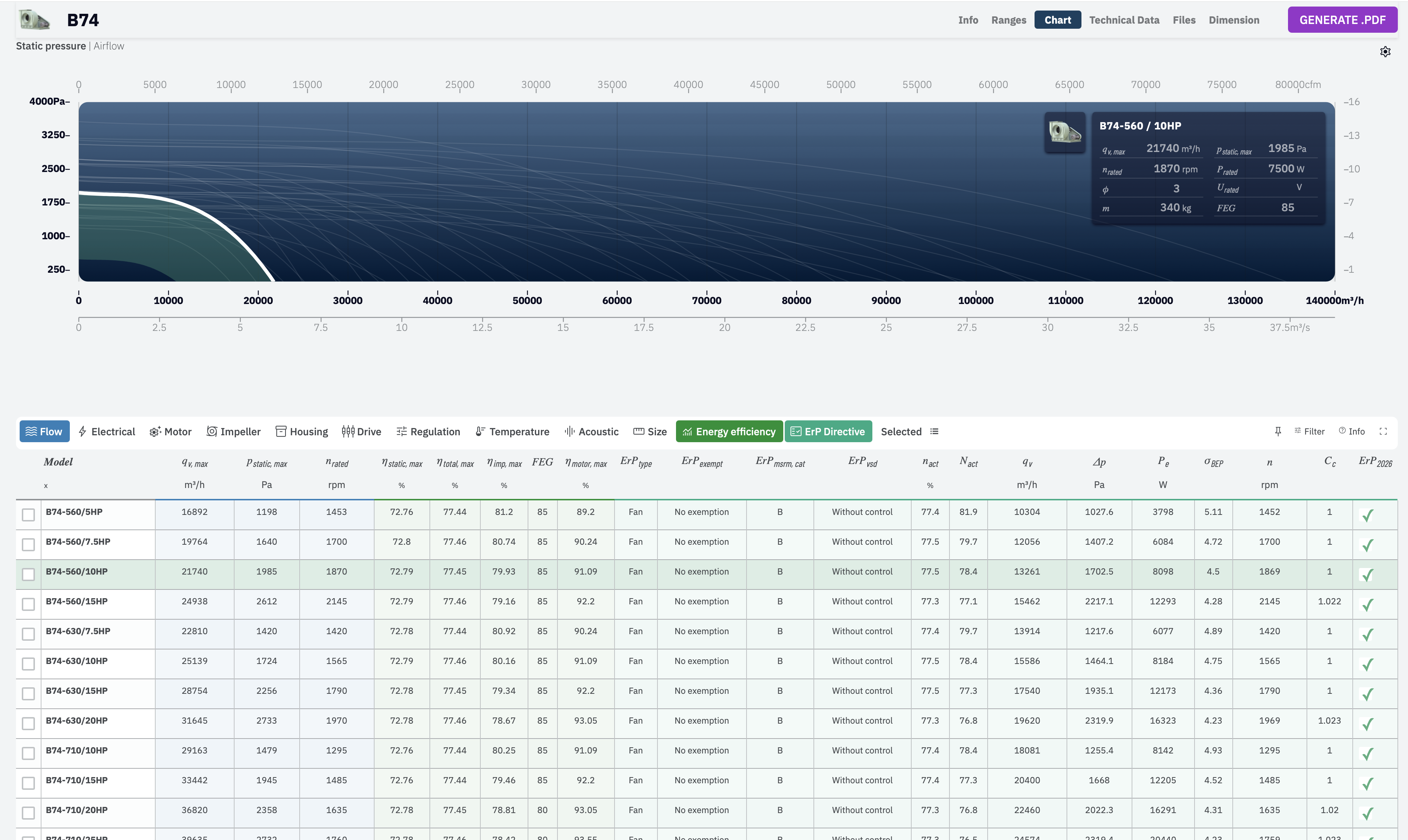

Charakterystyka serii z danymi

Wykres dla całej serii, a pod nim tabela z kompletem danych każdego modelu: wydajność, spręż, obroty, moc i sprawność.
08
Strona produktu

Opis, charakterystyki liczone na żywo, dane nominalne, biblioteka plików i wymiary w jednym miejscu.
09

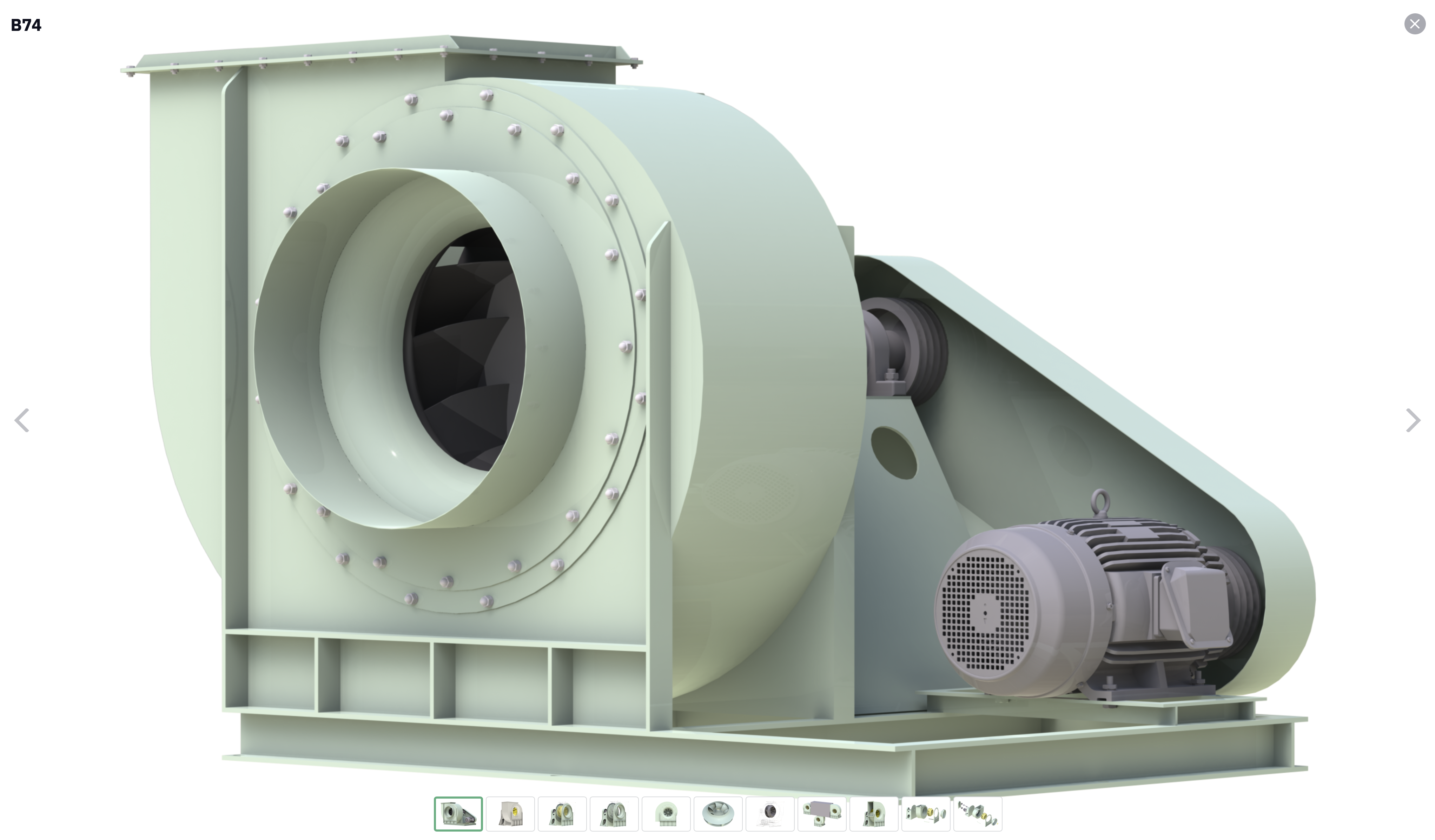

Widok 3D produktu

Obrotowy model — wirnik, obudowa i mocowanie silnika oglądane z każdej strony, także w rozstrzeleniu.
10

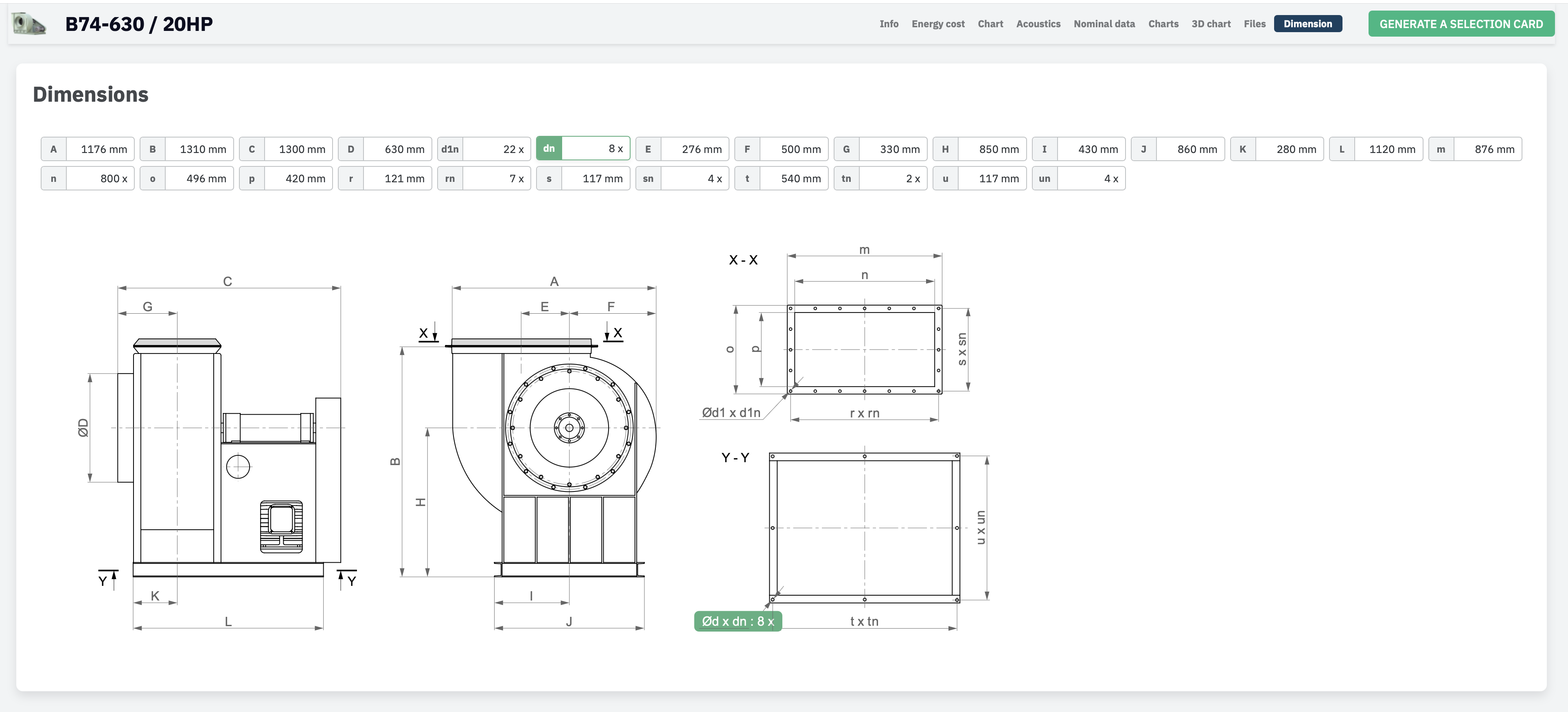

Interaktywne rysunki wymiarowe

Każdy opisany wymiar pobiera aktualną wartość wprost z wybranego modelu.
11

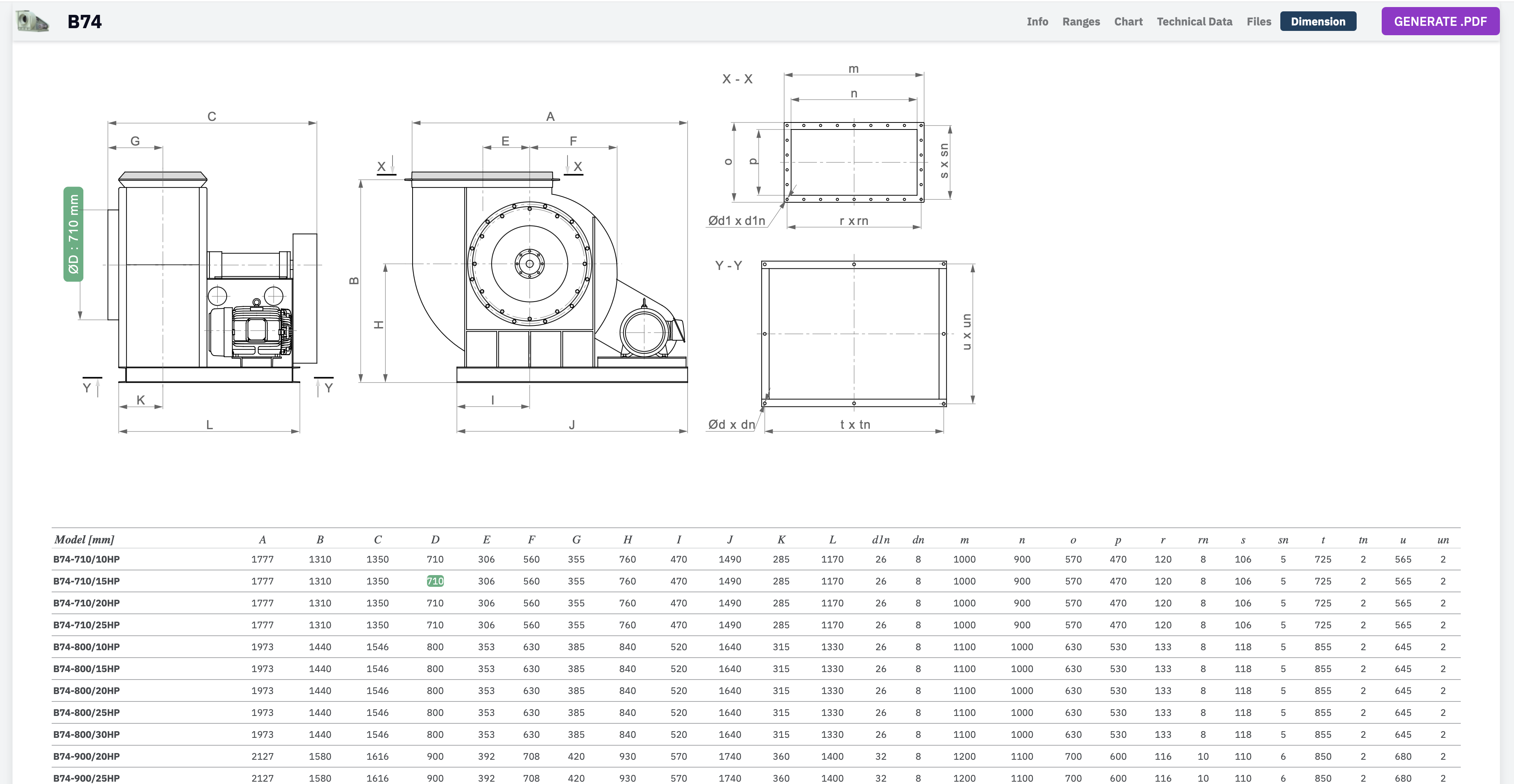

Pełne tabele wymiarów

Wszystkie warianty mocy serii obok siebie, gotowe do przeniesienia na rysunek.
12

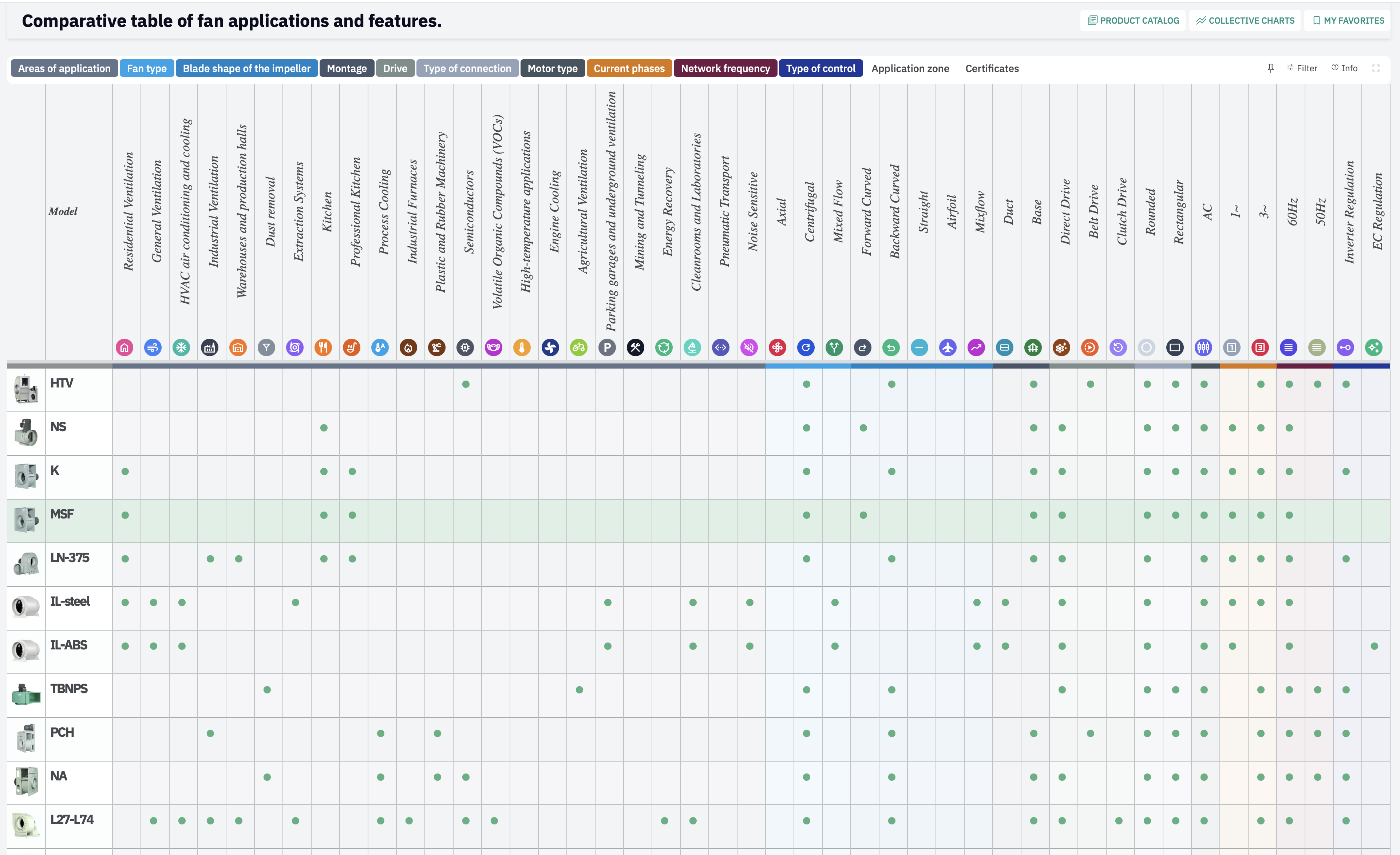

Macierz zastosowań i cech

Tabela zestawiająca każdą serię z obszarem zastosowania, typem wentylatora, napędem, przyłączem i certyfikacją.
13

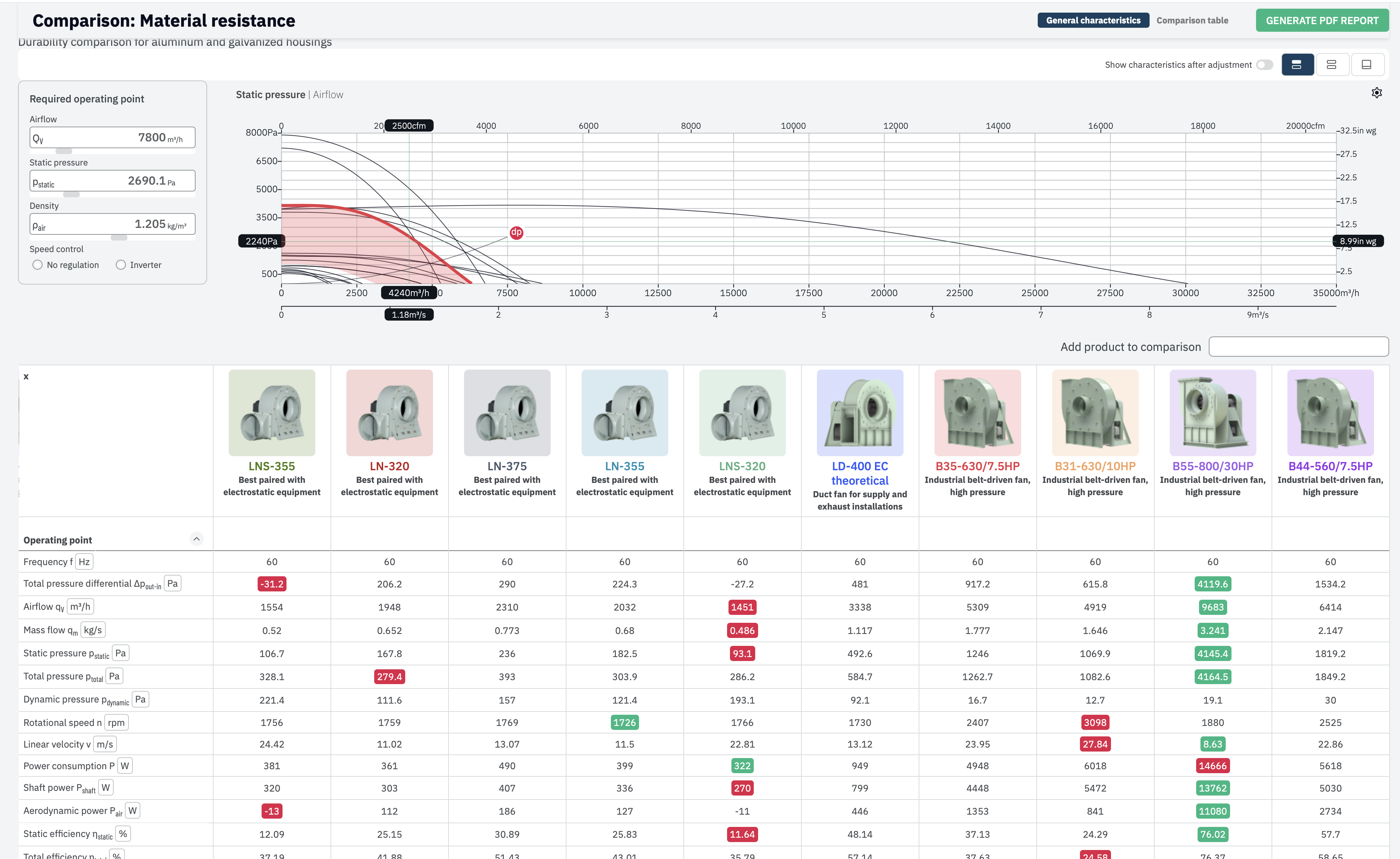

Porównanie obok siebie

Do dziesięciu produktów naraz, ze wspólnym punktem pracy i pełną tabelą parametrów.
14

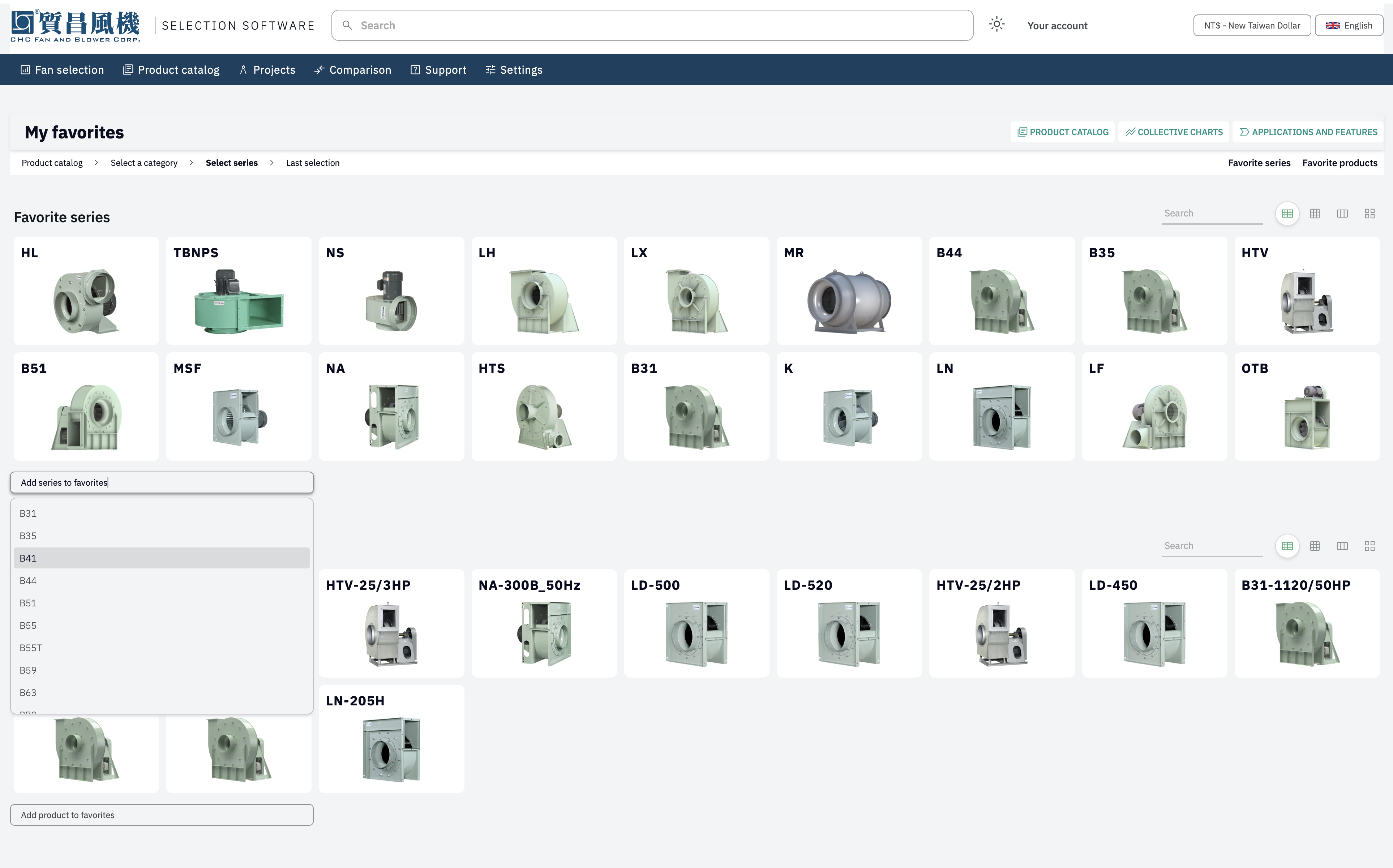

Ulubione

Serie i pojedyncze produkty odłożone na bok, pod ręką przy kolejnym projekcie.
15

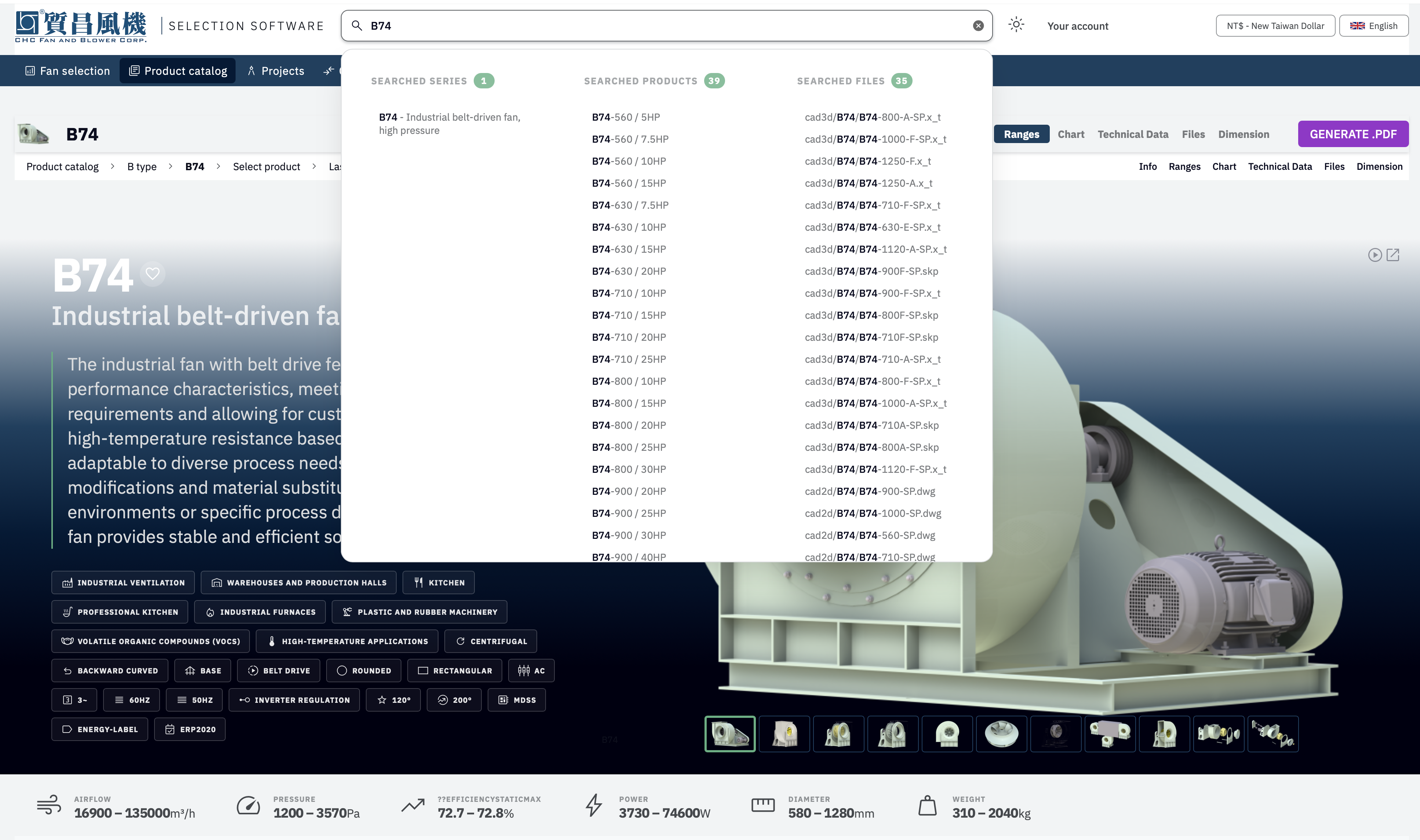

Wyszukiwanie natychmiastowe

Przeszukiwanie serii, produktów i plików z dowolnego miejsca w programie.
16

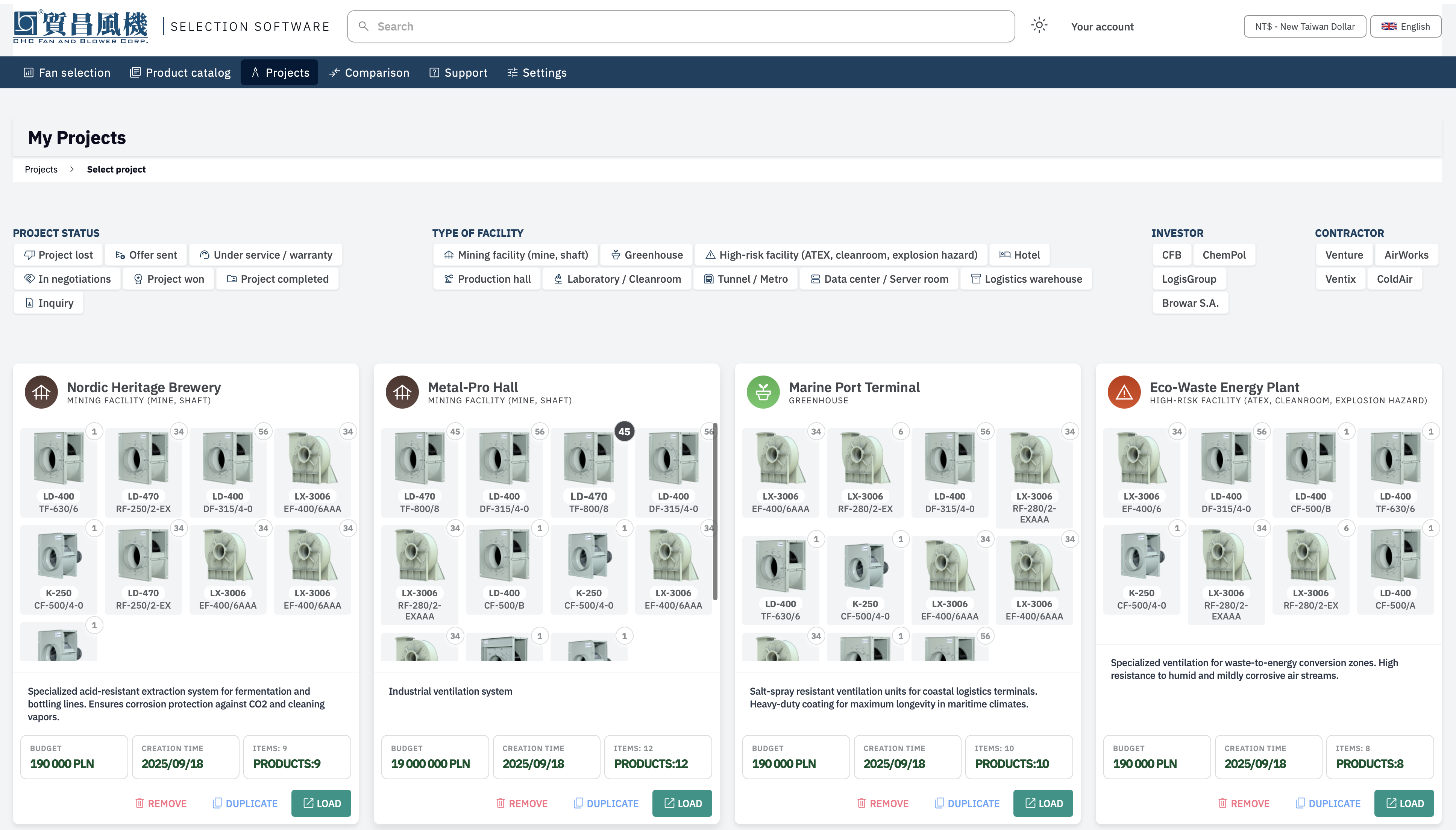

Projekty klienckie

Filtrowanie po statusie, typie obiektu, inwestorze i wykonawcy — każdy projekt z własną listą pozycji.
17

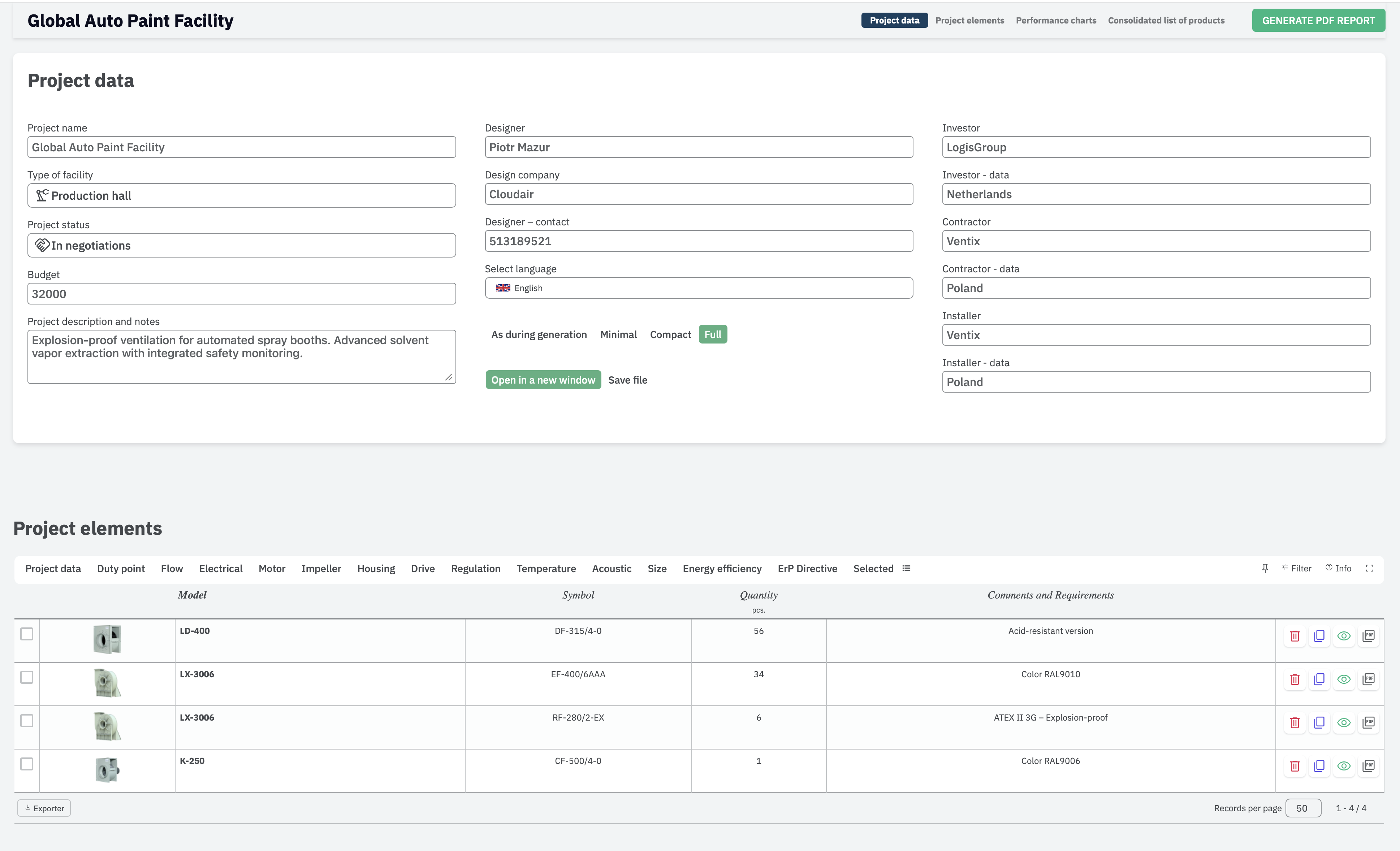

Szczegóły projektu

Dane projektanta, inwestora i wykonawcy oraz wszystkie dobrane wentylatory z ilościami i wymaganiami.
18

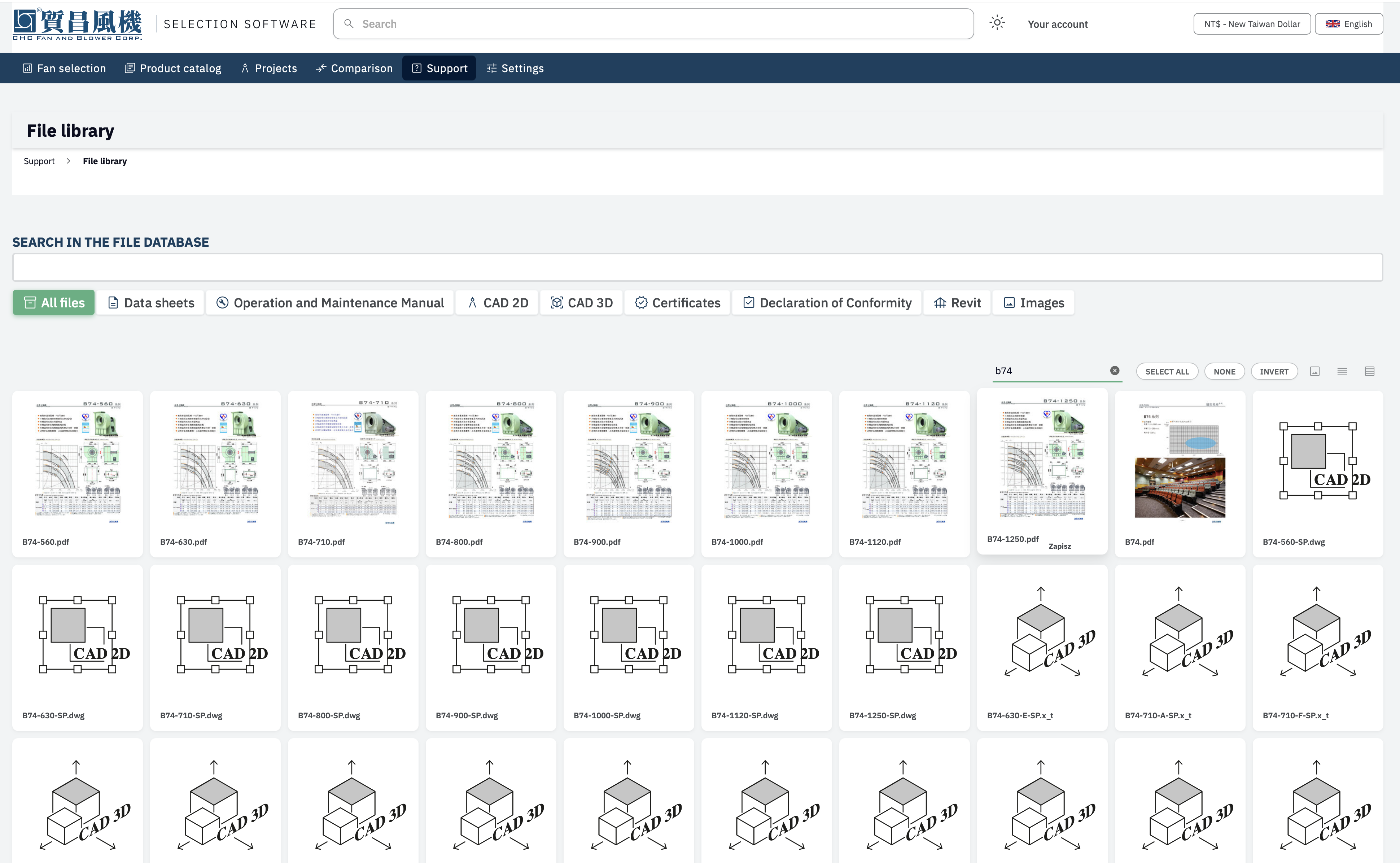

Biblioteka plików

Karty katalogowe, pliki CAD 2D i 3D, certyfikaty i instrukcje — przeszukiwane per model.
19

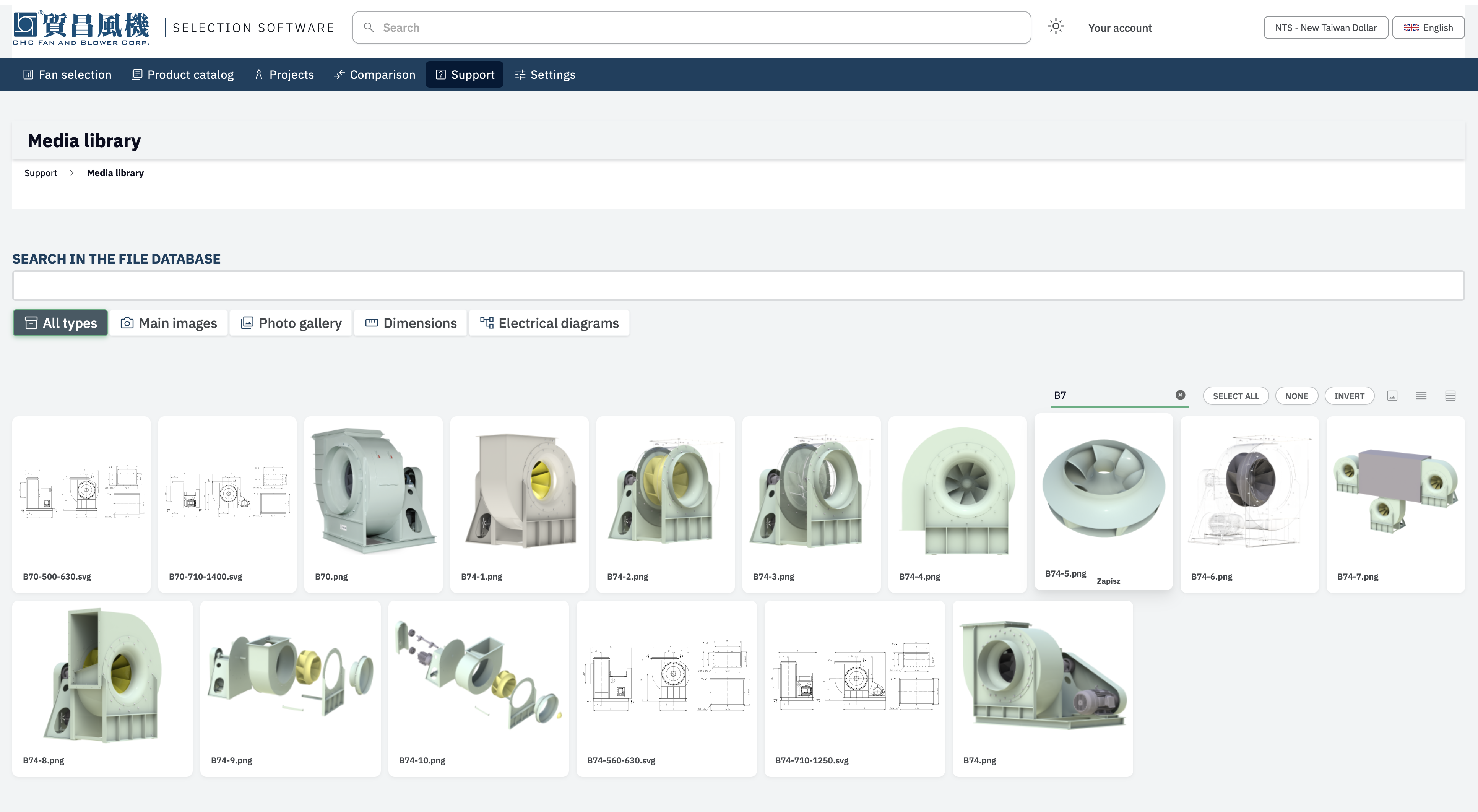

Biblioteka mediów

Zdjęcia produktowe, wizualizacje i rysunki wymiarowe, uporządkowane według modelu.
20

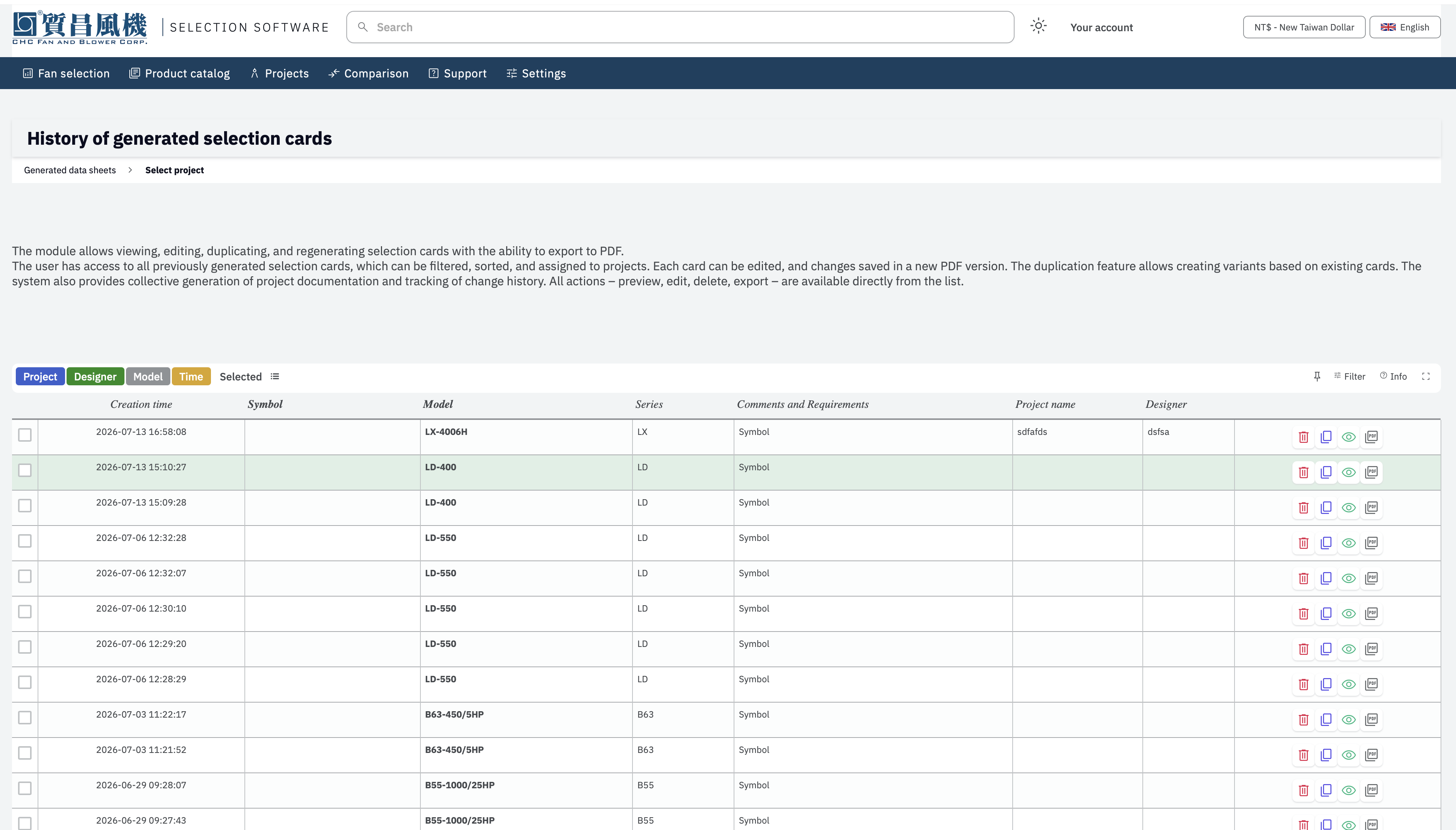

Historia kart doboru

Pełna historia wygenerowanych kart — do filtrowania, edycji i ponownego wyeksportowania do PDF.
21

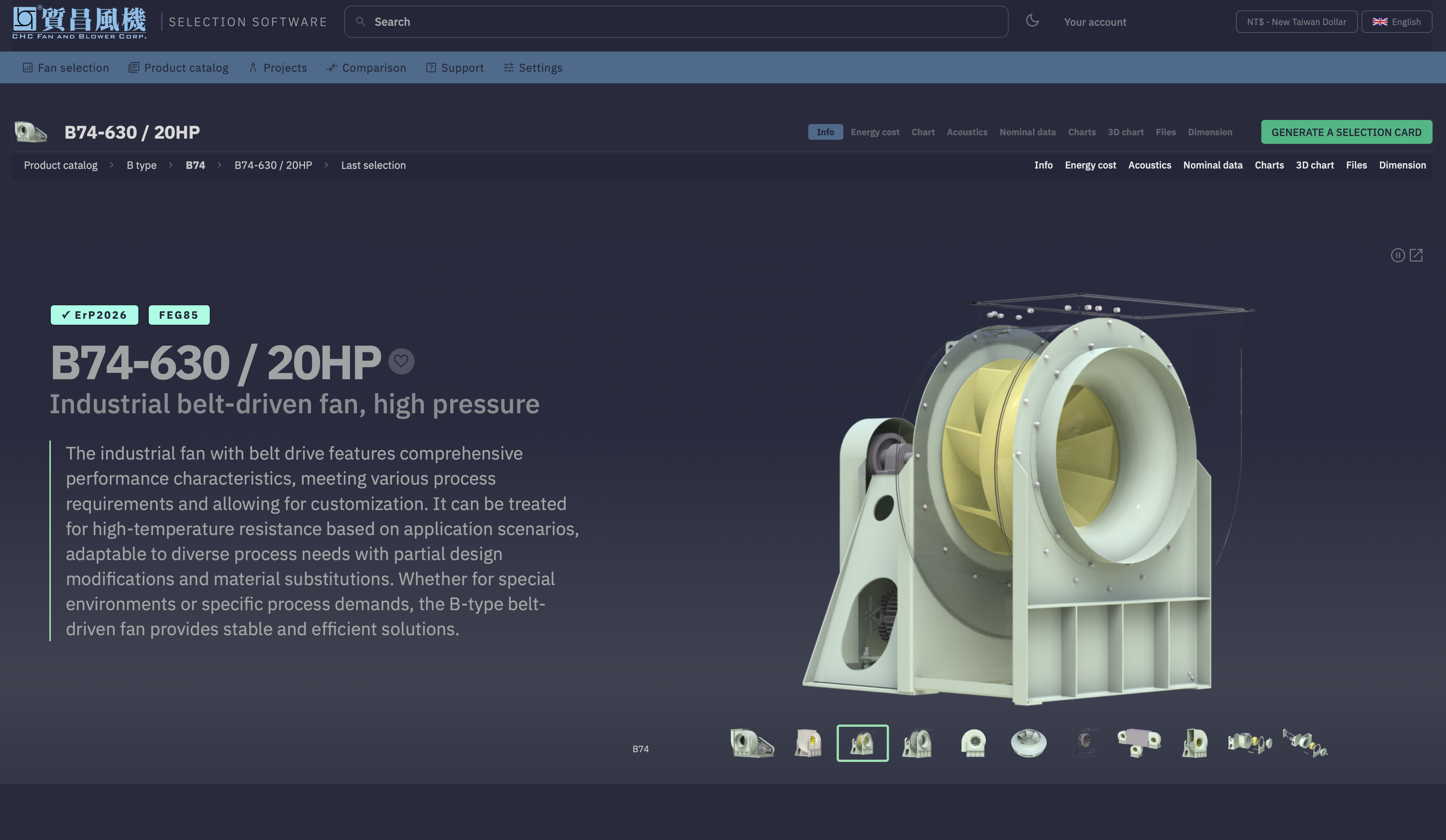

Pełny tryb ciemny

Każda strona — informacje o produkcie, widoki 3D, oznaczenia ErP i FEG — w dopracowanym motywie ciemnym.
22

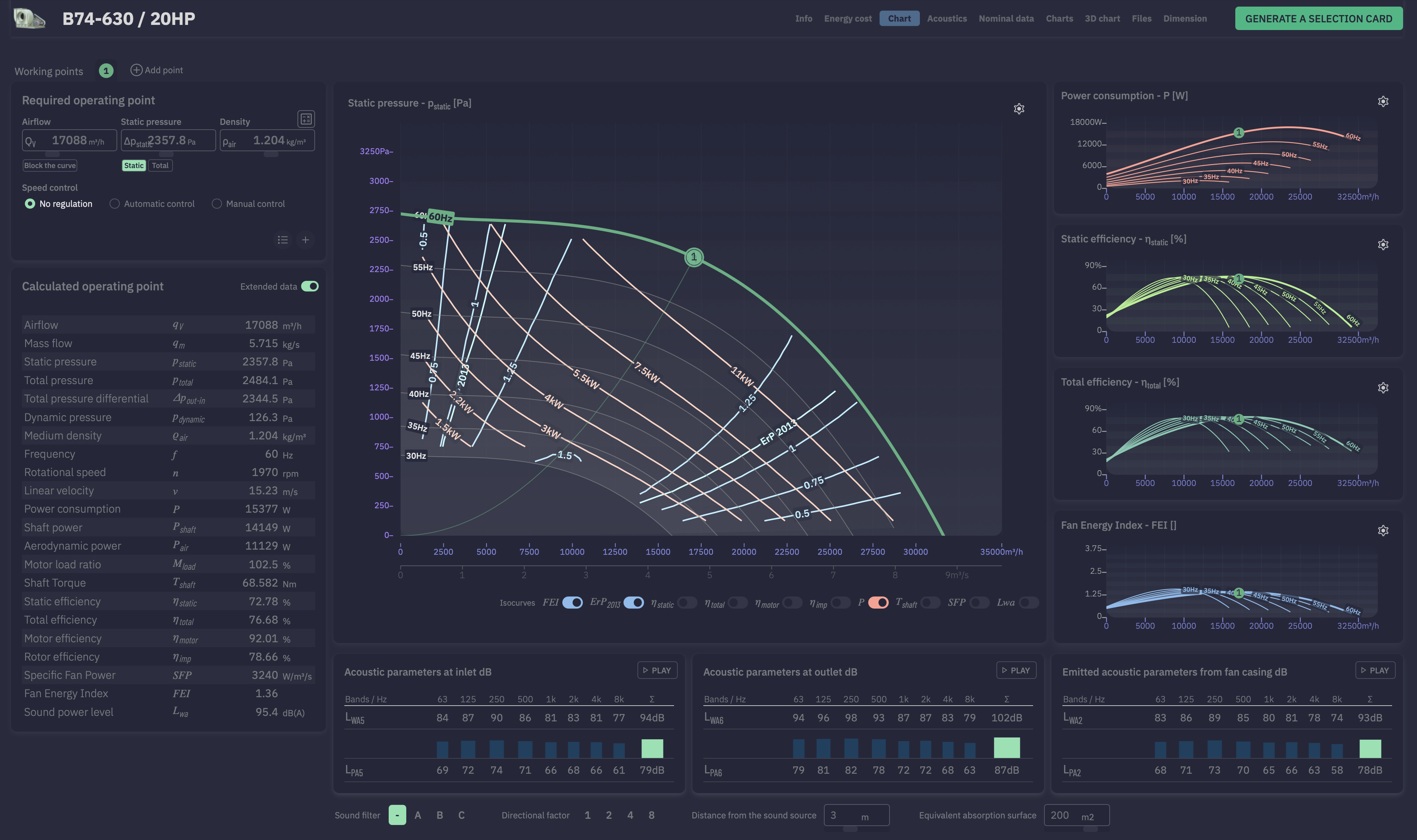

Wykresy w trybie ciemnym

Motyw obejmuje też strony gęste od danych: charakterystyki, izokrzywe i tabele akustyczne.
23

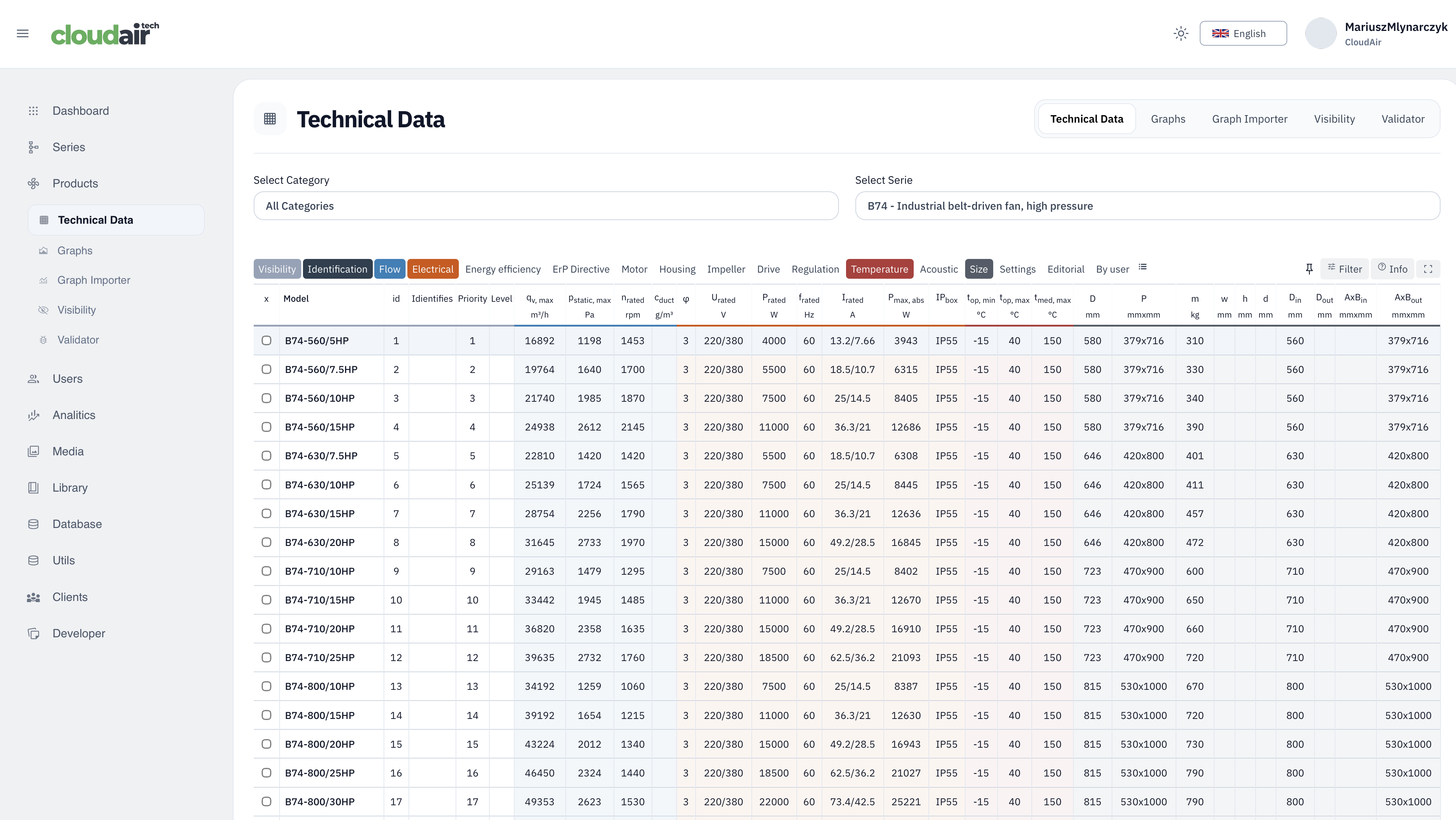

Panel: edytor danych technicznych

Wszystkie parametry całej serii — przepływ, dane elektryczne, ErP, silnik, obudowa — w jednej tabeli.
24

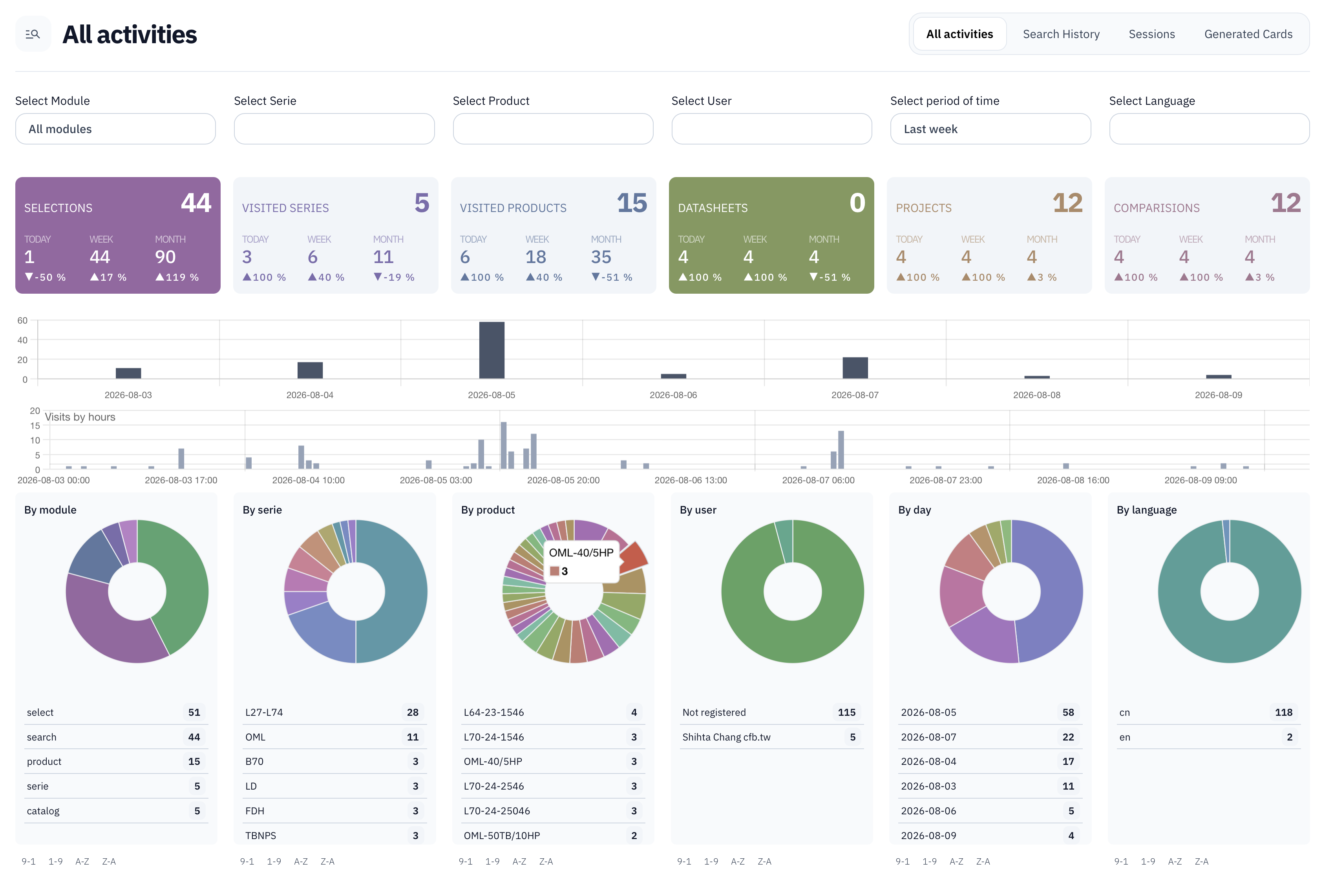

Panel: statystyki użycia

Dobory, wizyty, karty doboru, projekty i porównania w czasie, w podziale na moduł, serię, produkt, użytkownika i język.
25

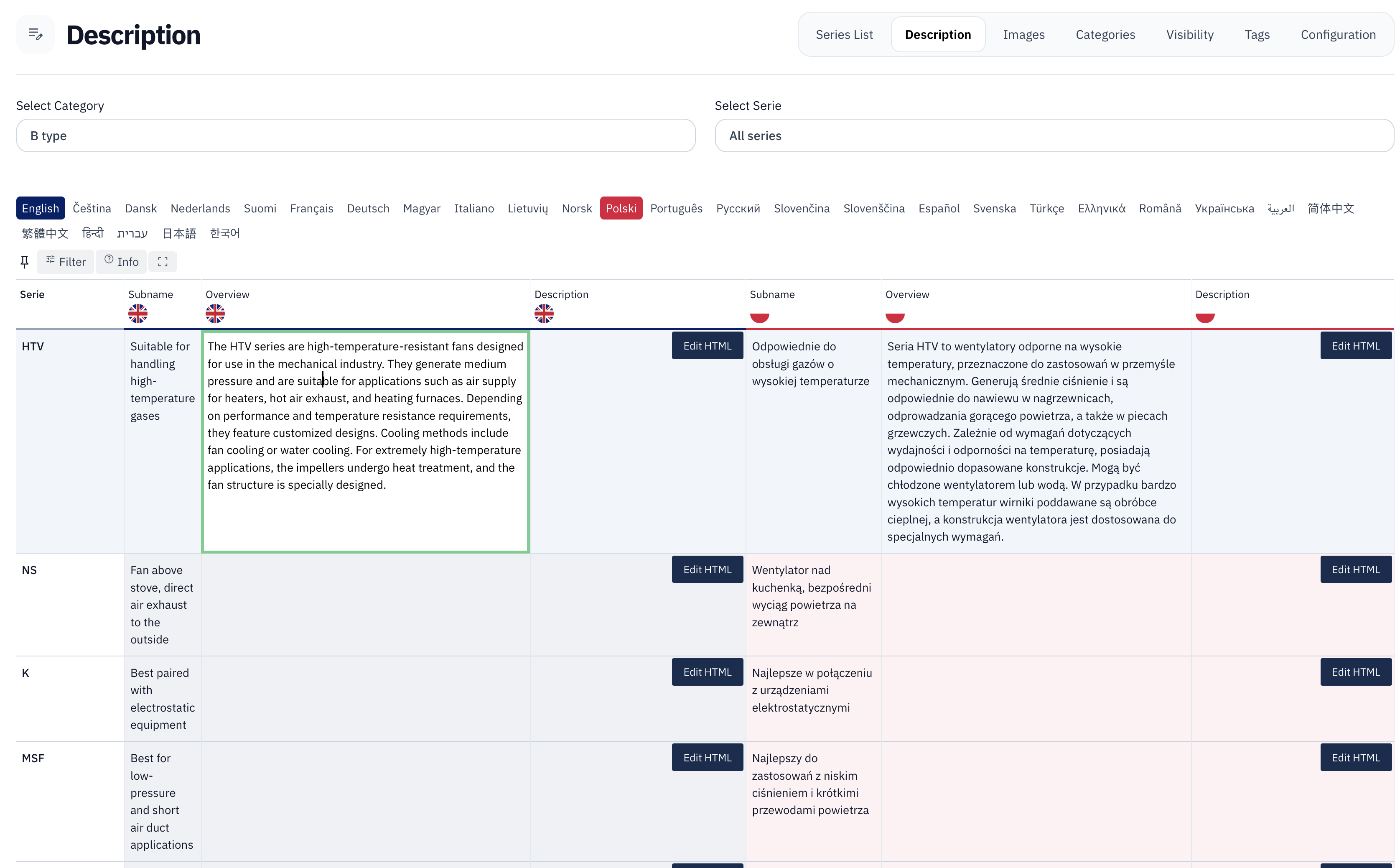

Panel: edytor treści wielojęzycznych

Opisy serii redagowane obok siebie w ponad 30 językach, z formatowaniem HTML.
26

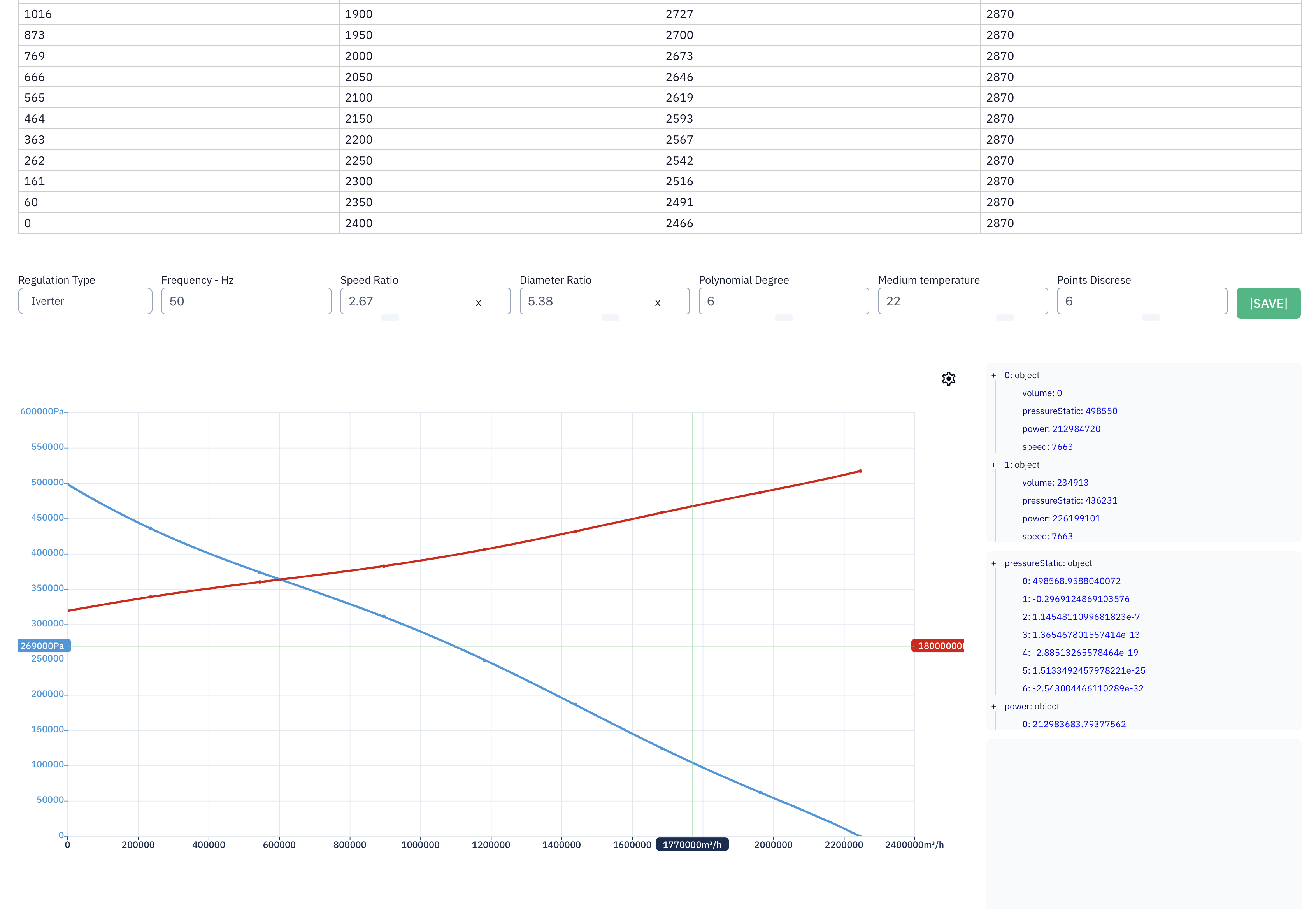

Panel: dopasowanie krzywych

Surowe punkty pomiarowe zamieniane na gładkie charakterystyki wielomianowe, z regulacją typu, stosunku obrotów i średnic.
27

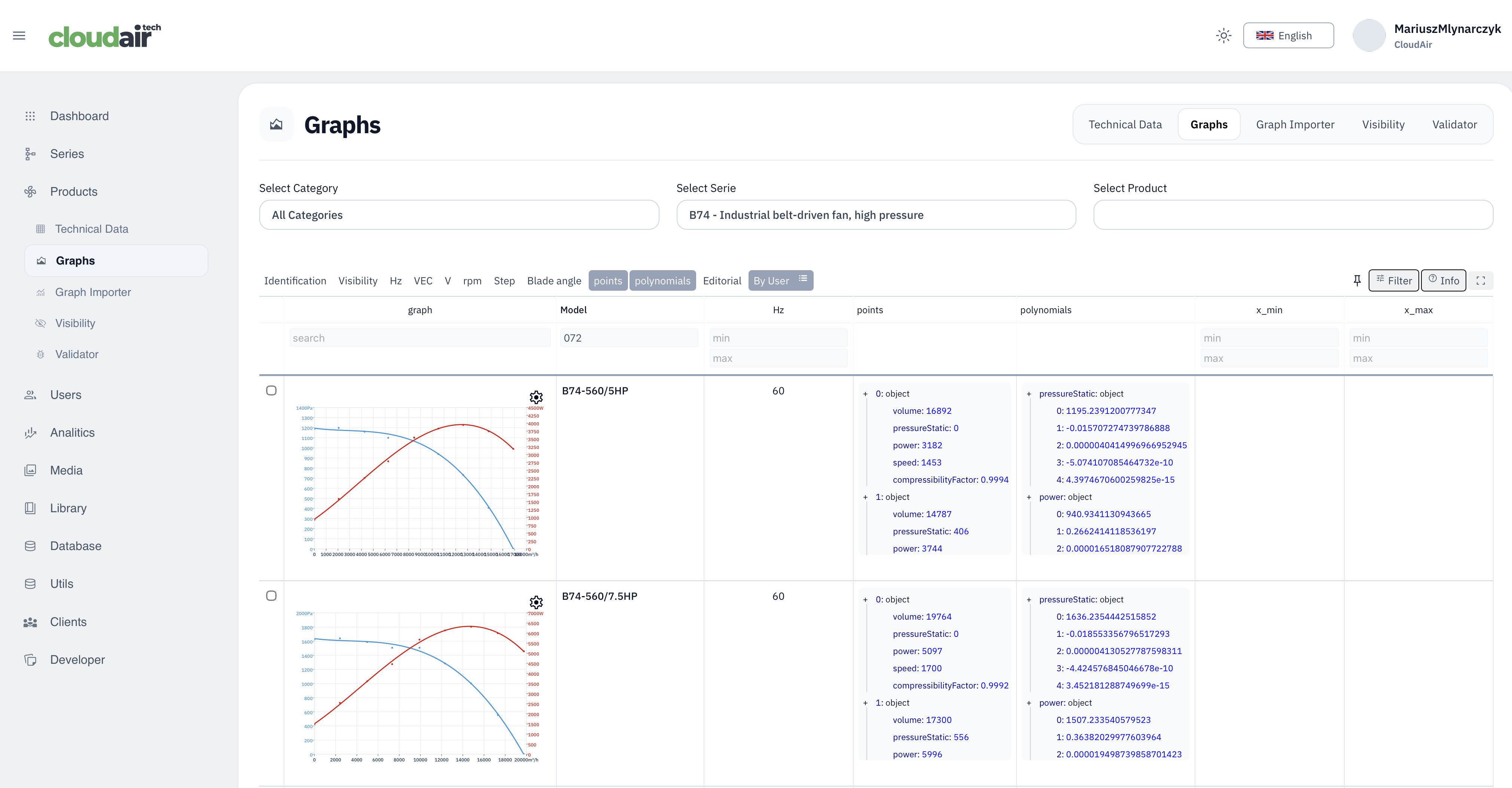

Panel: przegląd krzywych serii

Charakterystyki wszystkich modeli serii razem — szybka kontrola wzrokowa przed publikacją.
